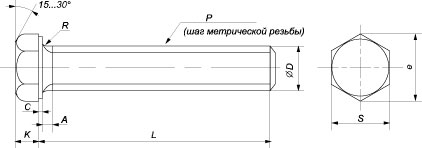

Болты DIN 961 (EN ISO 8676) с шестигранной головкой и полной резьбой с мелким шагом

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

Класс точности A, B

Аналоги ГОСТ:ГОСТ 7798-70,ГОСТ 7805-70,ГОСТ 15589-70.

Аналоги (ISO, DIN, EN ISO)

Стандарт Наименование Примечание
EN ISO 8676 Болт с шестигранной головкой и полной
резьбой с мелким шагом резьбы		 В стандарте EN ISO 8676 установлен новый размер
под ключ для болтов с диаметром M10, М12, М14 и М22.
Параметры болта Номинальный диаметр резьбы D
M8 M10 M10 M12 M12 M14 M16 М18 М20 М20 М22
Шаг резьбы, P 1 1 1,25 1,5 1,25 1,5 1,5 1,5 1,5 2 1,5
Высота головки, K 5,3 6,4 6,4 7,5 7,5 8,8 10 11,5 12,5 12,5 14
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2
макс. 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8
R 0,4 0,4 0,4 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8
A макс. 3 3 4 4,5 4 4,5 4,5 4,5 4,5 4,5 4,5
Диаметр описанной
окружности e, не менее		 DIN 961 14,38 18,9 18,9 21,1 21,1 24,49 26,75 30,14 33,53 33,53 38,85
ISO 8676 17,77 17,77 20,03 20,03 23,36 37,72
Размер под ключ, S DIN 961 13 17 17 19 19 22 24 27 30 30 32
ISO 8676 16 16 18 18 21 34
Длина болта, L Мин. 16 20 20 25 25 30 35 35 40 40 45
Макс. 80 100 100 120 120 150 160 180 200 200 220
Параметры болта Номинальный диаметр резьбы D
М24 М27 М30 M36 М42 М48 М56 М64
Шаг резьбы, P 2 2 2 3 3 3 4 4
Высота головки, K 15 17 18,7 22,5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 1 1 1 1,2 1,6 2 2
A макс. 6 6 6 9 9 9 12 12
Диаметр описанной
окружности e, не менее		 DIN 961 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,86
ISO 8676
Размер под ключ, S DIN 961 36 41 46 55 65 75 85 95
ISO 8676
Длина болта, L Мин. 40 55 40 50 90 100 110 120
Макс. 200 200 200 200 420 480 500 500

Все параметры в таблице указаны в мм.
