Болты DIN 960 (EN ISO 8765) с шестигранной головкой и неполной резьбой с мелким шагом

Болты DIN 960 (EN ISO 8765) с шестигранной головкой и неполной резьбой с мелким шагом

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

200.00 р.

ПОЛНОЕ ОПИСАНИЕ
ОТЗЫВЫ

Класс точности A, B.

Аналоги ГОСТ:ГОСТ 7798-70,ГОСТ 7805-70,ГОСТ 15589-70.

Аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
EN ISO 8765	Болт с шестигранной головкой и неполной резьбой с мелким шагом резьбы	Отличие от DIN 960 заключается в том, что в стандарте EN ISO 8765 установлены новый размер под ключ для болтов с диаметром M10, М12, М14 и М22.

Параметры болта	Номинальный диаметр резьбы D
M8	M10	M12	M14	M16	М18	М20	М22	М24	М27	М30	M36	М42	М48	М56	М64
Шаг резьбы, P	1	1	1,5	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3	4	4
1,25	1,25	2
Высота головки, K	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	22,5	26	30	35	40
C	мин.	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
макс.	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	1	1	1	1
R	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8	1	1	1	1,2	1,6	2	2
Ds	8	10	12	14	16	18	20	22	24	27	30	36	42	48	56	64
Диаметр описанной окружности e, не менее	DIN 960	14,38	18,9	21,1	24,49	26,75	30,14	33,53	38,85	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
ISO 8765	17,77	20,03	23,36	37,72
Размер под ключ, S	DIN 960	13	17	19	22	24	27	30	32	36	41	46	55	65	75	85	95
ISO 8765	16	18	21	34
Длина резьбовой части, B	L ≤ 125	22	26	30	34	38	42	46	50	54	60	66	-	-	-	-	-
125 < L ≤ 200	28	32	36	40	44	48	52	56	60	66	72	84	96	108	-	-
L > 200	41	45	49	53	57	61	65	69	73	79	85	97	109	121	137	153
Длина болта, L	Мин.	35	40	45	50	55	60	65	90	100	110	120	140	160	200	220	260
Макс.	80	130	140	140	160	160	200	220	240	260	300	360	440	460	460	460

Все параметры в таблице указаны в мм.

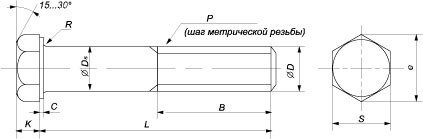

Болты DIN 960 (EN ISO 8765)
