Аналоги ГОСТ:ГОСТ 7798-70,ГОСТ 7805-70,ГОСТ 15589-70.
Класс точности A, B
Размер, мм | Цена за кг оцинкованные |
|
---|---|---|
d | L | |
5 | 10 - 40 | 132,84 руб. |
6 | 12 - 150 | 103,19 руб. |
8 | 16 - 80 | 96,67 руб. |
90 - 200 | 103,19 руб. | |
10 | 20 - 100 | 96,67 руб. |
110 - 200 | 103,19 руб. | |
12 | 20 - 120 | 85,89 руб. |
130 - 200 | 99,94 руб. | |
14 | 30 - 120 | 85,89 руб. |
130 - 140 | 99,94 руб. | |
16 | 30 - 120 | 85,48 руб. |
130 - 220 | 99,94 руб. | |
20 | 40 - 200 | 98,24 руб. |
210 - 300 | 110,56 руб. | |
24 | 40 - 90 | 98,24 руб. |
95 - 240 | 102,95 руб. |
Стандарт | Наименование | Примечание |
---|---|---|
EN ISO 4017 | Болт с шестигранной головкой и полной резьбой | Отличие EN ISO 4017 от DIN 933 заключается в том, что в стандарте установлены новый размер под ключ для болтов с диаметром M10, М12, М14 и М22. |
DIN 931 (EN ISO 4014) | Болт с шестигранной головкой и неполной резьбой | Основное отличие в длине резьбовой части болта. DIN 931 (EN ISO 4014) — болт с неполной резьбой, в отличие от DIN 933 (EN ISO 4017), где резьбовая часть по всей длине болта. |
DIN 558 (EN ISO4018) | Болт с шестигранной головкой и полной резьбой | Практически идентичны. Разница в классах точности: DIN 558 (EN ISO 4018) — класс точности C, DIN 933 (EN ISO 4017) — класс точности A, B. |

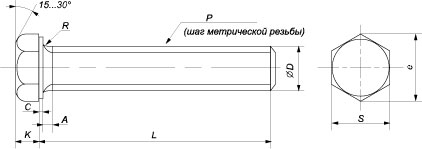

Параметры болта | Номинальный диаметр резьбы D | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
М3 | М4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | ||
Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | |
Высота головки, K | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | |
C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 |
макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | |
RA макс. | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | |
1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | 7,5 | ||
Диаметр описанной окружности e, не менее |
DIN 933 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 |
ISO 4017 | 17,77 | 20,03 | 23,36 | |||||||||
Размер под ключ, S | DIN 933 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 |
ISO 4017 | 16 | 18 | 21 | |||||||||
Длина болта, L | Мин. | 5 | 6 | 6 | 6 | 8 | 10 | 12 | 20 | 20 | 30 | 20 |
Макс. | 50 | 60 | 100 | 150 | 200 | 220 | 240 | 200 | 240 | 80 | 340 |
Параметры болта | Номинальный диаметр резьбы D | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
М22 | М24 | М27 | М30 | M36 | М42 | М48 | М56 | М64 | ||
Шаг резьбы, P | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
Высота головки, K | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
RA макс. | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 28 | ||
Диаметр описанной окружности e, не менее |
DIN 933 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
ISO 4017 | 37,72 | |||||||||
Размер под ключ, S | DIN 933 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
ISO 4017 | 34 | |||||||||
Длина болта, L | Мин. | 40 | 30 | 45 | 40 | 50 | 90 | 100 | 110 | 120 |
Макс. | 120 | 220 | 200 | 300 | 200 | 200 | 200 | 200 |
