Аналоги ГОСТ:ГОСТ 7798-70,ГОСТ 7805-70,ГОСТ 15589-70.
Класс точности A, B
Размер, мм | Цена за кг | |||
---|---|---|---|---|
кл. прочности 4.8-5.8 | кл. прочности 8.8-10.9 | |||
d | L | оцинкованные | безпокрытия | оцинкованные |
6 | 10 - 20 | 125,08 руб. | ||
25 - 130 | 119,23 руб. | |||
35 | 111,61 руб. | |||
8 | 12 | 115,92 руб. | ||
16 - 25 | 98,24 руб. | |||
16 - 45 | 113,58 руб. | 98,91 руб. | ||
30 | 102,25 руб. | |||
35 | 111,61 руб. | |||
40 - 45 | 102,25 руб. | |||
50 - 100 | 94,97 руб. | |||
50 - 120 | 109,16 руб. | 107,60 руб. | ||
10 | 20 - 120 | 98,24 руб. | ||
20 - 45 | 102,90 руб. | 88,43 руб. | ||
50 - 120 | 85,93 руб. | |||
50 - 200 | 99,63 руб. | |||
12 | 20 - 35 | 97,54 руб. | ||
25 - 35 | 83,84 руб. | 90,89 руб. | ||
40 - 120 | 79,91 руб. | 92,23 руб. | ||
40 - 150 | 91,70 руб. | |||
180 - 200 | 97,80 руб. | |||
14 | 30 - 40 | 97,80 руб. | ||
45 - 70 | 96,83 руб. | |||
75 - 100 | 95,22 руб. | |||
16 | 30 - 35 | 91,40 руб. | 81,87 руб. | |
30 - 40 | 90,89 руб. | |||
40 - 160 | 79,98 руб. | |||
40 - 200 | 89,33 руб. | |||
45 - 140 | 92,23 руб. | |||
20 | 40 - 75 | 88,22 руб. | 96,35 руб. | |
45 | 107,40 руб. | |||
50 - 80 | 97,47 руб. | |||
80 - 140 | 84,88 руб. | |||
80 - 160 | 92,91 руб. | |||
85 - 270 | 95,91 руб. | |||
24 | 50 - 55 | 124,41 руб. | ||
60 - 85 | 106,18 руб. | |||
60 - 160 | 87,56 руб. | 100,31 руб. | ||
90 - 220 | 107,21 руб. | |||
150 - 180 | 98,24 руб. | |||
27 | 60 - 65 | 124,63 руб. | ||
70 - 200 | 118,23 руб. | |||
30 | 60 - 70 | 125,47 руб. | ||
80 - 200 | 118,23 руб. |
Стандарт | Наименование | Примечание |
---|---|---|
EN ISO 4014 | Болт с шестигранной головкой и неполной резьбой | Отличие EN ISO 4017 от DIN 933 заключается в том, что в стандарте установлены новый размер под ключ для болтов с диаметром M10, М12, М14 и М22. |
DIN 933 (ENISO 4017) | Болт с шестигранной головкой и полной резьбой | Основное отличие в длине резьбовой части болта. DIN 931 (EN ISO 4014) — болт с неполной резьбой в отличие от DIN 933 (EN ISO 4017), где резьбовая часть по всей длине болта. |
DIN 601 (ENISO 4016) | Болт с шестигранной головкой и неполной резьбой | Практически идентичны. Разница в классах точности: DIN 601 (EN ISO 4016) — класс точности C, DIN 931 (EN ISO 4014) — класс точности A, B. |

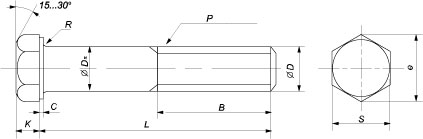

Параметры болта | Номинальный диаметр резьбы D | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
М3 | М4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | ||
Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | |
Высота головки, K | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | |
C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 |
макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | |
R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
Диаметр описанной окружности e, не менее |
DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 |
ISO 4014 | 17,77 | 20,03 | 23,36 | |||||||||
Размер под ключ, S | DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 |
ISO 4014 | 16 | 18 | 21 | |||||||||
Длина резьбовой части, B |
L ≤ 125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 |
125 < L ≤ 200 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | |
L > 200 | 31 | 33 | 35 | 37 | 41 | 45 | 49 | 53 | 57 | 61 | 65 | |
Длина болта, L | Мин. | 30 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 55 | 65 |
Макс. | 40 | 100 | 140 | 200 | 300 | 400 | 500 | 500 | 640 | 440 | 660 |
Параметры болта | Номинальный диаметр резьбы D | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
М22 | М24 | М27 | М30 | M36 | М42 | М48 | М56 | М64 | ||
Шаг резьбы, P | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
Высота головки, K | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
R | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
Ds | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 56 | 64 | |
Диаметр описанной окружности e, не менее |
DIN 931 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
ISO 4014 | 37,72 | |||||||||
Размер под ключ, S | DIN 931 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
ISO 4014 | 34 | |||||||||
Длина резьбовой части, B |
L ≤ 125 | 50 | 54 | 60 | 66 | - | - | - | - | - |
125 < L ≤ 200 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | - | - | |
L > 200 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 | |
Длина болта, L | Мин. | 70 | 75 | 75 | 80 | 130 | 130 | 130 | 200 | 200 |
Макс. | 500 | 680 | 560 | 740 | 950 | 640 | 880 | 560 | 560 |
