Стандарт | Наименование | Примечание |
---|---|---|
DIN 7999 | Болт призонный с шестигранной головкой высокопрочный с увеличенным размером под ключ |
Болт DIN 610 более низкого класса прочности и не подходит для применения в соединениях (HV) стальных конструкций. Существуют определенные различия в параметрах, см. характеристики. |
DIN 7968 | Болт призонный с шестигранной головкой | Существуют определенные различия в параметрах, см. характеристики. |
DIN 609 | Болт призонный шестигранный с длинной резьбовой цапфой | Основное отличие в длине цапфы. DIN 609 имеет более длинную цапфу, в отличие от DIN 610. |

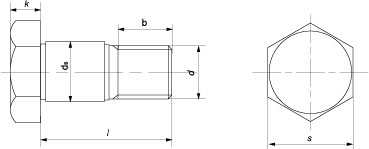

Параметры болта | Номинальный диаметр резьбы d | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М30 | M36 | ||
Шаг резьбы, P | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 | 4 | |
Высота головки, k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 19 | 22 | |
Ds | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 32 | 38 | |
Размер под ключ, S | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 46 | 55 | |
Длина резьбовой части, b | L ≤ 50 | 11,5 | 13,5 | 15,5 | 17 | 19 | 21,5 | 22,5 | 24,5 | 26,5 | - | - |
50 < L ≤ 150 | 13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 | 24,5 | 26,5 | 28,5 | 34 | 40 | |
L > 150 | 18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 | 29,5 | 31,5 | 33,5 | 39 | 45 | |
Длина болта, l | Мин. | 25 | 30 | 30 | 35 | 40 | 45 | 50 | 45 | 55 | 65 | 70 |
Макс. | 80 | 100 | 120 | 120 | 150 | 150 | 150 | 150 | 150 | 200 | 200 |
Все параметры в таблице указаны в мм.
