Болты DIN 603 мебельный с полукруглой головкой и квадратным подголовником

Болт мебельный с полукруглой головкой и квадратным подголовником DIN 603 применяется:

для скрепления деревянных и строительных конструкций в мебельной и строительной промышленности;
в качестве альтернативы ГОСТ 7802-81 в монтаже дорожных и мостовых ограждений;
для крепления узлов и деталей в машиностроении.

Стандарт	Наименование	Примечание
EN ISO 8677	Болт мебельный с полукруглой головкой и квадратным подголовником	Практически идентичны.

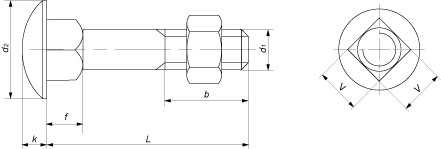

Параметры болта	Номинальный диаметр резьбы d
М5	М6	М8	М10	М12	M16	М20
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2,5
Диаметр головки, d2	минимум	12,45	15,45	19,35	23,35	29,35	37,2	45,2
максимум	13,55	16,55	20,65	24,65	30,65	38,8	46,8
Высота головки, k	минимум	2,7	3,12	4,12	4,62	6,05	8,05	9,95
максимум	3,3	3,88	4,88	5,38	6,95	8,95	11,05
Высота подголовка f, не менее	2,9	3,4	4,4	5,4	7,25	11,1	14,1
Размер стороны квадартного подголовника, V	минимум	4,52	5,52	7,42	9,42	11,3	15,3	19,16
максимум	5,48	6,48	8,58	10,58	12,7	16,7	20,84
Длина резьбовой части, b	L ≤ 125	16	18	22	26	30	38	46
125 < L ≤ 200	22	24	28	32	36	44	52
L > 200	-	-	41	45	49	57	65

Все параметры в таблице указаны в мм.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М5	М6	М8	М10	М12	M16	М20
16	4	6,9
20	4,5	7,6	13,8	22,7
25	5,1	8,5	15,4	25,2
30	5,9	9,6	17	27,7	45,7
35	6,7	10,7	19	30,2	49,4
40	7,5	11,8	21	32,7	53,1
45	8,3	12,9	23	35,8	56,8
50	9,1	14	25	38,9	61,2	119
55	9,9	15,1	26,9	42	65,6	126
60	10,7	16,2	28,9	45,1	70	133
65	11,5	17,3	30,9	48,2	74,4	141
70	12,3	18,4	32,9	51,3	78,8	149	247
80	13,9	20,6	36,8	57,5	87	165	272
90		22,8	40,8	63,7	96	181	297
100		25	44,8	69,9	105	197	322
110		27,2	48,8	76,1	114	213	347
120		29,4	52,8	82,3	123	229	372
130		31,6	56,8	88,5	132	245	397
140		32,8	60,8	95	141	261	422
150		35	64,8	101	150	277	447
160				107	159	293	497
180				119	177	325	547
200				131	195	357	597
