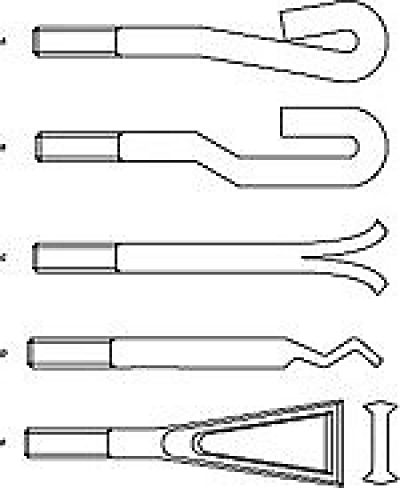

Анкерный (фундаментный) болт применяется для крепления конструкций к фундаменту, кронштейнов к стене и т. п. Обеспечивают прочное крепление в твёрдых основаниях. Специальная форма головки необходима для её надёжной фиксации при использовании вяжущих составов.

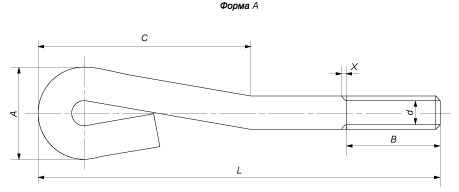

Параметры болта | Номинальный диаметр резьбы d | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M8 | M10 | M12 | M16 | М20 | М24 | М30 | M36 | М42 | М48 | М56 | М64 | М72 | ||
Шаг резьбы, P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
A | Мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
Макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
C | Мин. | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 185 | 215 | 245 | 285 | 330 | 365 |
Макс. | 50 | 60 | 70 | 90 | 110 | 130 | 160 | 195 | 225 | 255 | 295 | 340 | 375 | |
X, макс | 3,2 | 3,8 | 4,3 | 5 | 6,3 | 7,5 | 9 | 10 | 11 | 12,5 | 14 | 15 | 15 | |
B | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 |
*Все параметры в таблице указаны в мм.

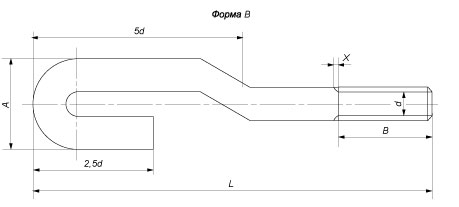

Параметры болта | Номинальный диаметр резьбы d | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M8 | M10 | M12 | M16 | М20 | М24 | М30 | M36 | М42 | М48 | М56 | М64 | М72 | ||
Шаг резьбы, P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
A | Мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
Макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
X, макс | 3,2 | 3,8 | 4,3 | 5 | 6,3 | 7,5 | 9 | 10 | 11 | 12,5 | 14 | 15 | 15 | |
B | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 |
*Все параметры в таблице указаны в мм.

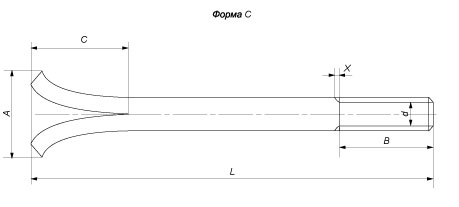

Параметры болта | Номинальный диаметр резьбы d | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M8 | M10 | M12 | M16 | М20 | М24 | М30 | M36 | М42 | М48 | М56 | М64 | М72 | ||
Шаг резьбы, P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6 | |
A | Мин. | 21 | 27 | 33 | 45 | 57 | 72 | 92 | 112 | 132 | 152 | 177 | 197 | 237 |
Макс. | 27 | 33 | 39 | 51 | 63 | 78 | 98 | 118 | 138 | 158 | 183 | 203 | 243 | |
C | Мин. | 7 | 10 | 13 | 19 | 25 | 31 | 40 | 49 | 58 | 67 | 79 | 91 | 105 |
Макс. | 17 | 20 | 23 | 29 | 35 | 41 | 50 | 59 | 68 | 77 | 89 | 101 | 115 | |
X, макс | 3,2 | 3,8 | 4,3 | 5 | 6,3 | 7,5 | 9 | 10 | 11 | 12,5 | 14 | 15 | 15 | |
B | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 |
*Все параметры в таблице указаны в мм.

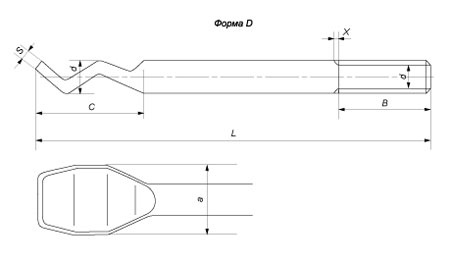

Параметры болта | Номинальный диаметр резьбы d | ||||||
---|---|---|---|---|---|---|---|
M8 | M10 | M12 | M16 | М20 | М24 | ||
Шаг резьбы, P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | |
A | Мин. | 13 | 17 | 21 | 29 | 37 | 45 |
Макс. | 19 | 23 | 27 | 36 | 43 | 51 | |
S | Мин. | 1,5 | 2 | 1,5 | 3,5 | 4,5 | 6,5 |
Макс. | 4,5 | 5 | 5,5 | 6,5 | 7,5 | 9,5 | |
C | Мин. | 19 | 25 | 31 | 43 | 55 | 67 |
Макс. | 29 | 35 | 41 | 53 | 65 | 77 | |
X, макс | 3,2 | 3,8 | 4,3 | 5 | 6,3 | 7,5 | |
B | 20 | 25 | 30 | 40 | 50 | 60 |
*Все параметры в таблице указаны в мм.

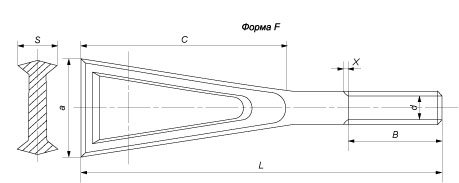

Параметры болта | Номинальный диаметр резьбы d | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
M8 | M10 | M12 | M16 | М20 | М24 | М30 | M36 | М42 | М48 | ||
Шаг резьбы, P | 1 | 1 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
A | Мин. | 11 | 13 | 17 | 22 | 27 | 32 | 42 | 52 | 62 | 72 |
Макс. | 17 | 19 | 23 | 28 | 33 | 38 | 48 | 58 | 68 | 78 | |
C | Мин. | 45 | 45 | 50 | 80 | 90 | 115 | 125 | 185 | 195 | 215 |
Макс. | 55 | 55 | 60 | 90 | 100 | 125 | 135 | 195 | 205 | 225 | |
S | Мин. | 4,5 | 6,5 | 8,5 | 12,5 | 16,5 | 20,5 | 24,5 | 28,5 | 34,5 | 40,5 |
Макс. | 7,5 | 9,5 | 11,5 | 15,5 | 19,5 | 23,5 | 27,5 | 31,5 | 37,5 | 43,5 | |
X, макс | 3,2 | 3,8 | 4,3 | 5 | 6,3 | 7,5 | 9 | 10 | 11 | 12,5 | |
B | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 |
*Все параметры в таблице указаны в мм.
