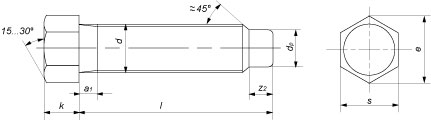

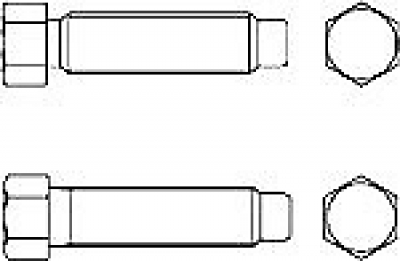

Болты DIN 561 с шестигранной уменьшенной головкой и цапфой

Аналоги ГОСТ: ГОСТ 1481-84.

Стандарт	Наименование	Примечание
DIN 564	Болт с шестигранной уменьшенной головкой и ступенчатым концом с конусом	Основное отличие в форме нижней части тела болта. В стандарте DIN 561 конец имеет цилиндрическую форму, когда как в DIN 564 форму конуса.

Параметры болта*	Номинальный диаметр резьбы d
M6	M8	M10	M12	M16	М20	М24	М30	M36	М42	М48	M56
Шаг резьбы, P	крупный	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5
мелкий	-	-	-	-	-	2	2	2	3	3	3	3
Высота головки, k	5	6	7	9	11	14	17	21	25	30	34	40
a1, не более	3	3,75	4,5	5,25	6	7,5	9	10,5	12	13,5	15	16,5
r, минимум	0,25	0,4	0,4	0,6	0,6	0,8	0,8	1	1	1,2	1,6	2
z2, не менее	3	4	5	6	8	10	12	15	18	21	24	28
dp, не более	4	5,5	7	8,5	12	15	18	23	28	32	38	45
Диаметр описанной окружности e, не менее	8,79	11,05	14,38	17,77	19,92	26,75	33,53	39,98	51,28	61,31	72,61	83,91
Размер под ключ, S	8	10	13	16	18	24	30	36	46	55	65	75
Длина болта, l	Мин.	12	16	20	25	30	40	45	60	80	80	90	100
Макс.	30	40	50	70	90	100	120	160	200	260	300	300

*Все параметры в таблице указаны в мм.
