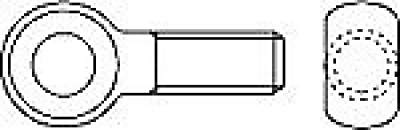

Болты DIN 444 откидные

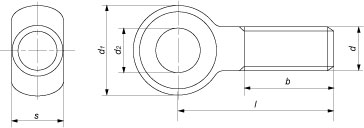

Параметры болта*	Номинальный диаметр d
М5	М6	М8	М10	М12	М16	М20	М24	М27	М30	М33	М36	М39
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2,5	3	3	3,5	3,5	4	4
Высота резьбовой части, b, не менее	16	18	22	26	30	38	46	54	60	66	78	84	90
Диаметр кольца, внешний, d1	12	14	18	20	25	32	40	45	50	55	60	65	70
Диаметр кольца, внутренний, d2	5	6	8	10	12	16	18	22	24	27	30	32	35
Ширина кольца, s, не более	8	9	11	14	17	19	24	28	30	34	38	41	46
Высота болта, l, миним.	30	35	40	45	55	70	100	100	120	150	150	160	160
Высота болта, l, макс.	80	90	140	150	260	260	260	260	300	300	300	300	300

*Все параметры в таблице указаны в мм.
