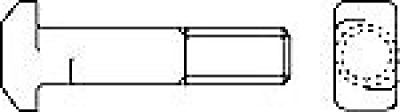

Болты DIN 188 с прямоугольной Т-образной головкой и усиком

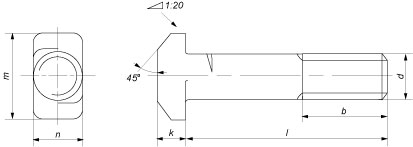

Параметры болта*	Номинальный диаметр d
М8	М10	М12	М16	М20	М24	М30	М36	М42	М48	М56	М64	М72х6	М80х6
Шаг резьбы, P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	-	-
Высота резьбовой части, b, не менее	22	26	30	38	46	54	66	78	96	108	124	130	156	172
Высота головки, k	5,5	7	8	10,5	13	15	19	23	26	30	35	40	45	50
Диаметр окружности, вписанной в головку болта n	8	10	12	16	20	24	30	36	42	48	56	64	72	80
Ширина головки, m	18	21	26	30	36	43	54	66	80	88	102	115	128	140
Высота болта, l, миним.	30	30	40	50	60	70	90	120	140	150	180	200	200	200
Высота болта, l, макс.	80	100	120	160	200	200	200	240	260	280	300	340	360	400

*Все параметры в таблице указаны в мм.
