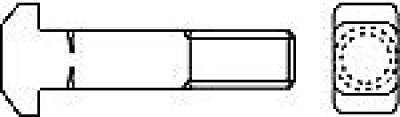

Болты DIN 186 с прямоугольной Т-образной головкой и квадратным подголовком

Аналоги ГОСТ: ГОСТ 13152-67.

Параметры болта*	Номинальный диаметр d
М6	М8	М10	М12	М16	М20	М24	М30	М36	М42	М48
Шаг резьбы, P	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5
Высота резьбовой части, b, не менее	18	22	26	30	38	46	54	66	78	96	108
Высота головки, k	4,5	5,5	7	8	10,5	13	15	19	23	26	30
Диаметр окружности, вписанной в головку болта n	6	8	10	12	16	20	24	30	36	42	48
Ширина головки, m	16	18	21	26	30	36	43	54	66	80	88
Высота болта, l, миним.	30	30	30	40	50	60	70	90	120	140	150
Высота болта, l, макс.	60	80	100	120	160	200	200	200	200	200	200

*Все параметры в таблице указаны в мм.
