Болт фундаментный (анкер, болт анкерный) – крепеж, представляющий собой стержень круглого сечения с резьбой на одном конце. На другом конце болта находится специальное приспособление, позволяющее установить болт внутри фундамента (ГОСТ 24379.1-80).
Используется в строительстве конструкций и оборудования гражданского и промышленного назначения в болтовых стыках «колонна-фундамент», «колонна-колонна» и «колонна-балка».
Болты для фундамента классифицируются по способу установки в фундамент, по конструктивному решению, по способу закрепления в бетоне фундамента и по условиям эксплуатации (расчетные и конструктивные).
В регионах с холодным климатом зачастую востребован болт из морозостойкой стали 09Г2С, из которой по ГОСТ 24379.1-80 производится только шпилька, а остальные элементы болта могут исполняться из сталей марок 3-20. Диаметры изготавливаемых болтов находятся в интервале от М12 до М140 мм.

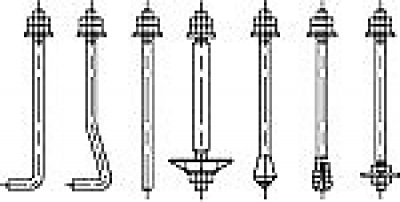

ТИП болта | Исполнение | Наименование болта | Номинальный диаметр резьбы, мм |
Длина болта, мм |
---|---|---|---|---|
1 | 1 | Болты фундаментные изогнутые | 12-48 | 300-2800 |
2 | ||||
2 | 1 | Болты фундаментные с анкерной плитой | 16-48 | 200-800 |
2 | 56-90 | 800-1600 | ||
3 | 100-140 | 1600-5000 | ||
3 | 1 | Болты фундаментные составные | 24-48 | 500-900 |
2 | 56-64 | 800-1000 | ||
4 | 1 | Болты фундаментные съемные | 24-48 | 250-800 |
2 | 56-125 | 800-4500 | ||
3 | 56-100 | 800-4500 | ||
5 | - | Болты фундаментные прямые | 12-48 | 150-1400 |
6 | 1 | Болты фундаментные с коническим концом | 12-48 | 150-1400 |
2 | ||||
3 |
