Болт с шестигранной головой высокопрочный ГОСТ 22353-77 используется в качестве деталей соединения стальных строительных конструкций, в том числе мостовых, а также для металлических конструкций.
Близкие аналоги ГОСТ:ГОСТ Р 52644-2006.
Размер, мм | Цена за кг | ||
---|---|---|---|
d | L | без покрытия | оцинкованные |
16 | 50 | 153,97 руб. | |
55 | 138,45 руб. | ||
55 - 60 | 148,79 руб. | ||
60 | 153,97 руб. | ||
65 | 135,57 руб. | ||
65 - 70 | 146,18 руб. | ||
70 | 153,97 руб. | ||
75 - 85 | 134,12 руб. | ||
80 | 144,28 руб. | ||
90 | 132,68 руб. | ||
100 | 131,96 руб. | ||
110 - 120 | 129,79 руб. | ||
130 | 127,63 руб. | 144,47 руб. | |
20 | 50 | 137,39 руб. | |
50 - 55 | 143,31 руб. | ||
55 | 139,70 руб. | ||
60 | 121,78 руб. | ||
60 - 110 | 129,13 руб. | ||
65 - 100 | 119,24 руб. | ||
120 | 125,81 руб. | ||
130 | 109,60 руб. | ||
140 | 125,81 руб. | ||
150 - 200 | 109,60 руб. | ||
22 | 60 - 100 | 128,63 руб. | |
110 - 190 | 128,66 руб. | ||
200 | 110,33 руб. | ||
24 | 60 - 70 | 131,63 руб. | |
60 - 100 | 128,63 руб. | ||
75 | 130,11 руб. | ||
80 - 110 | 128,28 руб. | ||
105 | 111,05 руб. | ||
110 - 160 | 126,86 руб. | ||
120 - 130 | 125,33 руб. | ||
160 - 180 | 125,93 руб. | ||
170 | 108,88 руб. | ||
180 | 126,86 руб. | ||
190 | 108,88 руб. | ||
200 | 126,86 руб. | ||
27 | 70 - 100 | 135,59 руб. | |
110 - 190 | 131,07 руб. | ||
30 | 80 - 100 | 133,39 руб. | |
110 - 190 | 127,44 руб. |
Стандарт | Наименование | Примечание |
---|---|---|
DIN 6914 (EN 14.399-4) | Болт высокопрочный с шестигранной головкой с увеличенным размером под ключ |
Существуют различия практически во всех параметрах болта с ГОСТ 22353-77. |

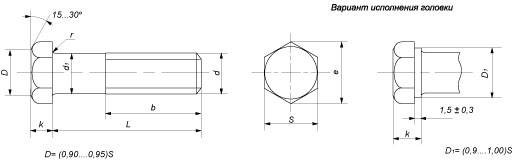

Параметры болта | Номинальный диаметр резьбы d | |||||||
---|---|---|---|---|---|---|---|---|
M16 | М18 | М20 | М22 | М24 | М27 | М30 | ||
Шаг резьбы, P | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | |
Диаметр стержня, d1 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | |
Высота головки, K | 12 | 13 | 14 | 15 | 17 | 19 | 19 | |
Диаметр описанной окружности e, не менее | 29,9 | 33,3 | 35 | 39,6 | 45,2 | 50,9 | 50,9 | |
Размер под ключ, S | 27 | 30 | 32 | 36 | 41 | 46 | 46 | |
Радиус под головкой, r | от 1,5 до 2 | от 2 до 2,5 | от 3 до 4 | |||||
Длина резьбовой части, b | L≤150 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
L>150 | 44 | 48 | 52 | 56 | 60 | 66 | 72 |
Все параметры в таблице указаны в мм.
Длина болта l, мм | Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d | ||||||
---|---|---|---|---|---|---|---|
M16 | М18 | М20 | М22 | М24 | М27 | М30 | |
40 | 111 | ||||||
45 | 118 | 151 | |||||
50 | 126 | 161 | 198 | ||||
55 | 134 | 171 | 211 | 267 | |||
60 | 141 | 180 | 223 | 282 | 367 | ||
65 | 149 | 190 | 235 | 297 | 386 | ||
70 | 157 | 200 | 247 | 312 | 404 | 538 | |
75 | 164 | 210 | 259 | 326 | 421 | 560 | 621 |
80 | 172 | 219 | 271 | 341 | 438 | 582 | 648 |
85 | 180 | 229 | 283 | 355 | 456 | 604 | 676 |
90 | 188 | 239 | 295 | 370 | 473 | 627 | 703 |
95 | 195 | 249 | 307 | 384 | 491 | 649 | 730 |
100 | 203 | 258 | 319 | 399 | 508 | 671 | 758 |
105 | 210 | 268 | 331 | 414 | 525 | 693 | 785 |
110 | 218 | 278 | 343 | 428 | 543 | 715 | 812 |
115 | 226 | 288 | 355 | 443 | 560 | 737 | 839 |
120 | 233 | 297 | 367 | 457 | 578 | 759 | 867 |
125 | 241 | 307 | 379 | 472 | 595 | 781 | 894 |
130 | 249 | 317 | 391 | 487 | 612 | 803 | 921 |
140 | 264 | 336 | 415 | 516 | 646 | 847 | 976 |
150 | 279 | 356 | 439 | 545 | 682 | 891 | 1030 |
160 | 293 | 373 | 461 | 572 | 714 | 932 | 1080 |
170 | 309 | 393 | 485 | 601 | 748 | 976 | 1135 |
180 | 324 | 412 | 509 | 630 | 783 | 1020 | 1189 |
190 | 340 | 432 | 533 | 659 | 818 | 1064 | 1244 |
200 | 355 | 451 | 557 | 688 | 853 | 1108 | 1299 |
220 | 386 | 490 | 605 | 747 | 922 | 1196 | 1408 |
240 | 416 | 529 | 654 | 805 | 992 | 1285 | 1517 |
260 | 447 | 568 | 702 | 863 | 1061 | 1303 | 1626 |
280 | 478 | 607 | 750 | 922 | 1131 | 1461 | 1735 |
300 | 509 | 646 | 798 | 980 | 1200 | 1549 | 1844 |
