Болты ГОСТ 7805-70

Болт с шестигранной головкой, класс точности A ГОСТ 7805-70 применяется в машиностроении, приборостроении и строительстве в качестве деталей соединения.

Аналоги ГОСТ:ГОСТ 7798-70,ГОСТ 15589-70

Цены за килограмм

Размер, мм	Цена за кг
d	L	кл. прочности 4.8-5.8	кл. прочности 8.8-10.9
без покрытия	оцинкованные	без покрытия	оцинкованные
6	10 - 20		125,08 руб.
12 - 20	112,44 руб.
25 - 70	106,60 руб.	119,23 руб.
8	12		115,92 руб.
16 - 20				137,68 руб.
16 - 25			118,96 руб.
16 - 45	103,89 руб.	113,58 руб.
30 - 40			114,95 руб.
50			112,29 руб.
50 - 100	99,47 руб.	109,16 руб.
70 - 90				122,55 руб.
10	20			111,61 руб.
20 - 30				125,65 руб.
20 - 45	91,37 руб.	102,90 руб.
25			118,30 руб.
30			109,60 руб.
35			120,30 руб.	130,33 руб.
40 - 45			108,28 руб.	115,63 руб.
50				127,66 руб.
50 - 100			104,26 руб.
50 - 150		99,63 руб.
50 - 160	87,69 руб.
55				111,44 руб.
60 - 70				127,66 руб.
75 - 80				111,44 руб.
90				127,66 руб.
100				111,44 руб.
12	20 - 30	86,22 руб.
20 - 35		97,54 руб.
25 - 30			106,94 руб.	118,30 руб.
35	86,25 руб.		113,61 руб.	119,02 руб.
40			107,60 руб.
40 - 70				113,03 руб.
40 - 120		91,70 руб.
40 - 150	80,31 руб.
45			102,93 руб.
50			107,60 руб.
55			100,92 руб.
60			107,60 руб.
65 - 75			100,92 руб.
75 - 80				108,42 руб.
80 - 90			99,58 руб.
90 - 120				106,44 руб.
14	30 - 40	86,37 руб.	97,80 руб.
45 - 70	85,41 руб.	96,83 руб.
75 - 120		95,22 руб.
75 - 160	84,02 руб.
16	25	89,66 руб.	103,46 руб.
30 - 35	79,57 руб.	91,40 руб.	116,29 руб.	124,38 руб.
40 - 45			114,95 руб.	122,53 руб.
40 - 150		89,33 руб.
40 - 160	78,10 руб.
50 - 55			113,61 руб.	121,08 руб.
60 - 65			112,95 руб.	120,82 руб.
70 - 75			110,95 руб.	118,66 руб.
80 - 100				118,09 руб.
80 - 140			110,28 руб.
110 - 140				124,65 руб.
150 - 160			129,66 руб.
170 - 200	88,76 руб.
18	40	105,31 руб.
50 - 55	92,16 руб.
60 - 180	89,39 руб.
20	40	89,95 руб.
40 - 45		107,40 руб.
40 - 75			116,16 руб.	134,12 руб.
45	89,89 руб.
50 - 80	86,49 руб.	97,47 руб.
80 - 140			111,01 руб.
85 - 200	95,91 руб.
85 - 220	84,91 руб.
80 - 160				129,47 руб.
150 - 160			116,90 руб.
170 - 180				142,20 руб.
170 - 200			127,92 руб.
22	50 - 200	89,58 руб.
24	50			134,33 руб.
50 - 55	93,85 руб.	124,41 руб.		151,05 руб.
60 - 85	92,02 руб.	106,18 руб.
60 - 180				122,31 руб.
60 - 200			104,93 руб.
90 - 220	89,21 руб.	107,21 руб.
27	60 - 65		124,63 руб.
60 - 210	94,25 руб.
70 - 210		118,23 руб.
220	98,97 руб.
30	60 - 70		125,47 руб.
60 - 75	95,82 руб.
80 - 200	94,25 руб.
80 - 220		118,23 руб.
100 - 110			119,10 руб.
180			115,07 руб.
210 - 220	95,84 руб.
36	70 - 100	101,19 руб.
110 - 190	101,30 руб.
200 - 300	100,63 руб.
42	100 - 190	97,32 руб.
200 - 300	97,34 руб.

Технические характеристики

Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
Класс точности: A.
Поле допуска резьбы: 6g.
Класс прочности: 4,8; 5,8; 8,8; 10,9.

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 931 (EN ISO 4014)	Болт с шестигранной головкой и неполной резьбой	Практически полностью совпадают. Существуют незначительные различия в отдельных параметрах.
DIN 933 (EN ISO 4017)	Болт с шестигранной головкой и полной резьбой	DIN 933 (EN ISO 4017) болт с полной резьбой. По этой причине основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 7805-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве полного аналога.

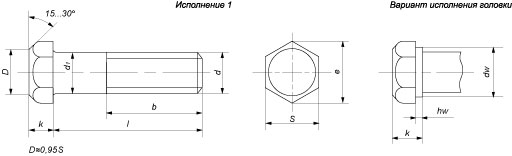

Параметры болта	Номинальный диаметр резьбы d
М5	М6	М8	М10	М12	M14	M16	М18	М20	М22	М24	М27	М30	М36	М42	М48
Шаг резьбы, P	крупный	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
мелкий	-	-	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Размер под ключ, S	8	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75
Диаметр, d1	5	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Высота головки, k	3,5	4	5,3	6,4	7,5	8,8	10	12	12,5	14	15	17	18,7	22,5	26	30
Диаметр описанной окружности e, не менее	8,8	11,1	14,4	18,9	21,1	24,5	26,8	30,1	33,5	35,7	40	45,6	51,3	61,3	72,6	83,9
hw, не менее	0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25
dw, не менее	6,9	8,9	11,6	15,6	17,4	20,6	22,5	25,3	28,2	30	33,6	38	42,7	51,1	61	70,5
Длина резьбовой части, b	L≤125	16	18	22	26	30	34	38	42	46	50	54	60	66	78	90	102
125	-	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
L>200	-	-	-	-	49	53	57	61	65	69	73	79	85	97	109	121

*Все параметры в таблице указаны в мм.

Изменение ГОСТ от 01.01.1991г. предусматривает возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта	Номинальный диаметр резьбы d
М10	М12	M14	М22
Размер под ключ, S	16	18	21	34
Диаметр описанной окружности e, не менее	17,8	20	23,4	37,7
dw, не менее	14,6	16,6	19,6	31,7

При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры, а также вес таких изделий.

Масса болтов ГОСТ 7805-70 (крупный шаг резьбы)

Вес размером М10, М12, М14, М22 указан в соответствии с параметрами их производства согласно первой таблице.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М5	М6	М8	М10	М12	M14	M16	М18	М20	М22	М24	М27	М30	М36	М42	М48
10	2,754	4,712	9,624	19,28
14	3,318	5,524	11,08	21,56	30,93
16	3,6	5,93	11,8	22,7	32,57	47,18
20	4,371	6,742	13,25	24,97	35,85	51,65	68,49	95,81
25	5,142	7,871	15,07	27,82	39,95	57,25	75,87	105,1	136,4
30	5,913	8,981	17,35	30,66	44,05	62,84	83,24	114,3	147,9	180,6
35	6,685	10,09	19,32	33,88	48,43	68,44	90,62	123,6	159,4	194,6	246,9	340,6
40	7,456	11,2	21,3	36,96	52,87	74,45	97,99	132,9	170,9	208,6	263,5	361,8	479,1
45	8,227	12,31	23,27	40,05	57,31	80,5	105,7	142,1	182,5	222,6	280,1	373	505,2
50	8,999	13,42	25,25	43,13	61,76	86,55	113,6	152,4	194	236,6	296,7	404,1	531,2	844,8
55	8,769	14,53	27,22	46,22	66,2	92,59	121,5	162,4	206,8	250,7	313,3	425,3	557,3	882,4	1304
60	10,54	15,64	29,2	49,3	70,64	98,64	129,4	172,4	219,1	266,5	329,9	446,5	583,3	920,1	1356
65	11,31	16,76	31,17	52,39	75,08	104,7	137,3	182,4	231,5	281,4	348,8	467,7	609,4	957,7	1407	2009
70	12,08	17,87	33,14	55,47	79,53	110,7	145,2	192,4	243,8	296,4	366,5	491,1	635,4	995,3	1458	2076
75	12,85	18,98	35,12	58,56	83,97	116,8	153,1	202,4	256,1	311,3	384,3	513,6	664	1033	1509	2143
80	13,63	20,09	37,09	61,64	88,42	122,8	161	212,4	268,1	326,2	402,1	536,1	691,8	1071	1561	22 1
85		21,2	39,07	64,73	92,86	128,9	168,9	222,4	280,8	341,2	419,8	558,6	719,5	1108	1612	2278
90		22,31	41,04	67,81	97,29	134,9	176,8	232,4	293,2	356,1	437,6	581	747,3	1151	1663	2345
95			43,02	70,9	101,7	141	184,7	242,4	305,5	371	455,4	603,5	775,1	1191	1715	2412
100			44,99	73,98	106,2	147	192,6	252,4	317,8	385,9	473,2	626	802,8	1231	1766	2479
105				77,07	110,6	153,1	200,5	262,4	330,2	400,9	490,9	648,5	830,6	1271	1826	2546
110				80,15	115,1	159,1	208,4	272,3	342,5	415,8	508,7	671	858,4	1311	1880	2614
115				83,23	119,5	165,2	216,3	282,3	354,9	430,7	526,5	693,5	886,1	1351	1934	2690
120				86,32	124	171,2	224,2	292,3	367,2	445,7	544,2	716	913,9	1391	1989	2760
125				89,4	128,4	177,2	232,1	302,3	379,5	460,6	562	738,5	941,7	1431	2043	2831
130				92,49	132,8	183,3	240	312,3	391,9	475,5	579,8	761	969,5	1471	2098	2903
140				98,66	141,7	195,4	255,8	332,3	416,6	505,4	615,3	806	1025	1551	2207	3045
150				104,8	150,6	207,5	271,6	352,3	441,2	535,2	650,8	850,1	1080	1631	2315	3187
160				111	159,5	219,6	287,4	372,3	465,9	565,1	686,4	895,9	1136	1711	2424	3329
170				117,2	168,4	231,7	303,2	392,3	490,6	595	721,9	940,9	1192	1790	2533	3471
180				123,3	177,3	243,8
