Болты ГОСТ 7808-70

Болты ГОСТ 7808-70

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

8.80 р.

Болт с шестигранной уменьшенной головкой ГОСТ 7808-70 используется в производстве мебели, машиностроении, строительстве. Основная сфера применения - соединения, которые могут испытывать статические, циклические, ударные (динамические) нагрузки. Болт применяется в двигательных установках, во фланцевых соединениях емкостей и аппаратов, находящихся под давлением.

Аналог ГОСТ:ГОСТ 7796-70.

Цены за килограмм

Размер, мм Цена за кг
d L без покрытия оцинкованные
6 25 - 50 79,16 руб. 91,49 руб.
8 20 - 45 78,05 руб. 91,38 руб.
50 - 100 74,33 руб. 87,66 руб.
10 20 - 45 79,97 руб. 91,56 руб.
50 - 110 76,92 руб. 88,88 руб.
12 20 76,16 руб.
25 - 35 78,35 руб. 90,22 руб.
40 - 50 85,55 руб.
40 - 120 73,11 руб.
55 84,88 руб.
60 - 120 85,55 руб.
14 30 - 35 75,61 руб.
30 - 70 90,22 руб.
40 - 70 78,86 руб.
75 - 120 76,86 руб. 88,22 руб.
16 30 - 35 75,52 руб. 86,88 руб.
40 - 120 74,19 руб. 85,55 руб.

Технические характеристики

  • Марки стали: 20Г2Р, 20кп, 10, 20, 35, 40Х.
  • Класс точности: A.
  • Поле допуска резьбы: 6g.
  • Класс прочности: 4,8; 5,8; 8,8; 10,9.
Параметры болта* Номинальный диаметр резьбы d
М8 М10 М12 M14 M16 М18 М20 М22 М24 М27 М30 М36 М42 М48
Шаг
резьбы, P
крупный 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
мелкий 1 1,25 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2 3 3 3
Размер под ключ, S 12 14 17 19 22 24 27 30 32 36 41 50 60 70
Диаметр, d1 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Высота головки, k 5 6 7 8 9 10 11 12 13 15 17 20 23 26
Диаметр описанной
окружности e, не менее
13,2 15,5 18,9 21,1 24,5 26,8 30,1 33,5 35,7 40 45,6 55,8 67 78,3
hw, не менее 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,25 0,25
dw, не менее 10,6 12,6 15,6 17,4 20,6 22,5 25,3 28,2 30 33,6 38,4 46,9 56,3 65,8
Длина
резьбовой
части, b
L ≤ 125 22 26 30 34 38 42 46 50 54 60 66 78 90 102
125 < L ≤ 200 - 32 36 40 44 48 52 56 60 66 72 84 96 108
L > 200 - - 49 53 57 61 65 69 73 79 85 97 109 121

*Все параметры в таблице указаны в мм.

Длина
болта l, мм
Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М8 М10 М12 M14 M16 М18 М20 М22 М24 М27 М30 М36 М42 М48
10 8,458 13,57
14 9,91 15,85 25,09
16 10,64 16,99 26,73 35,04
20 12,09 19,26 30,01 39,52 58,75
25 13,9 22,11 34,11 45,11 66,12 84,95 111,5
30 15,94 24,95 38,21 50,71 73,49 94,21 123 156,5
35 17,91 28,17 42,59 56,3 80,86 103,5 134,6 170,5 205,6 279
40 19,88 31,25 47,03 64,56 88,23 112,7 146,1 184,5 222,2 300,2 400,7
45 21,86 34,34 51,48 70,6 96,26 122 157,7 198,5 238,8 321,3 426,8
50 23,83 37,42 55,92 76,65 104,2 132,2 169,2 212,6 255,4 342,5 452,8 712,6
55 25,81 40,51 60,36 82,7 112,1 142,2 181,9 226,6 272 363,7 478,9 750,3 1124
60 27,78 43,59 64,8 88,74 120 152,2 194,3 242,6 288,6 384,9 504,9 787,9 1175
65 29,76 46,68 69,25 94,79 127,8 162,2 206,6 257,5 307,4 406 531 825,5 1226 1729
70 31,73 49,76 73,69 100,8 135,8 172,2 218,9 272,4 325,2 429,5 557 863,2 1278 1796
75 33,71 52,85 78,13 106,9 143,7 182,2 231,3 287,4 342,9 452 585,6 900,8 1329 1863
80 35,68 55,93 82,57 112,9 151,6 192,2 243,6 302,3 360,7 474,4 613,4 938,4 1380 1930
85 37,65 56,02 87,02 119 159,4 202,2 256 317,2 378,5 496,9 641,1 976 1432 1998
90 39,63 62,1 91,46 125 167,4 212,2 268,3 332,2 396,2 519,4 668,9 1018 1483 2065
95 41,6 65,19 95,9 131,1 175,2 222,2 280,6 347,1 414 541,9 696,7 1059 1534 2132
100 43,58 68,27 100,3 137,1 183,1 232,2 293 362 431,8 564,4 724,4 1098 1586 2199
105 71,36 104,8 143,2 191 242,1 305,3 377 449,6 586,9 752,2 1138 1645 2266
110 74,44 109,2 149,2 198,9 252,1 317,7 391,9 467,3 609,4 780 1178 1699 2332
115 77,52 113,7 155,3 206,8 262,1 330 406,8 485,1 631,9 807,7 1218 1753 2409
120 80,61 118,1 161,3 214,7 272,1 342,3 421,8 502,9 654,4 835,5 1258 1808 2480
125 73,7 122,6 167,4 222,6 282,1 354,7 436,7 520,6 676,8 863,3 1298 1863 2550
130 86,78 127 173,4 230,5 292,1 367 451,6 538,4 699,3 891 1338 1917 2623
140 92,94 135,9 185,5 246,3 312,1 391,7 481,5 574 744,3 946 1418 2026 2765
150 99,11 144,8 197,6 262,1 332,1 416,4 511,3 609,5 789,3 1002 1498 2135 2907
160 105,3 153,6 207,7 277,9 352,1 441,1 541,2 645 834,3 1058 1578 2244 3049
170 111,4 162,5 221,8 293,7 372,1 465,7 571 680,6 879,3 1113 1658 2353 3191
180 117,6 171,4 233,9 309,5 392,1 490,4 600,9 716,1 924,3 1169 1738 2461 3333
190 123,8 180,3 246 325,3 412,1 515,1 630,8 751,6 969,2 1224 1818 2570 3475
200 130 189,2 258 341,1 432,1 539,8 660,7 787,2 1014 1280 1898 2679 3618
220 207 282,2 372,7 472 589,1 720,4 858,2 1104 1391 2058 2897 3902
240 224 306,4 404,3 512 638,5 780,1 929,4 1194 1502 2218 3115 4186
260 245,5 330,6 435,9 552 687,6 839,9 1000 1284 1613 2378 3332 4471
280 354,8 467,5 592 737,2 899,5 1072 1374 1724 2538 3550 4755
300 378 499 632 786,6 959,3 1143 1464 1835 2698 3768 5039

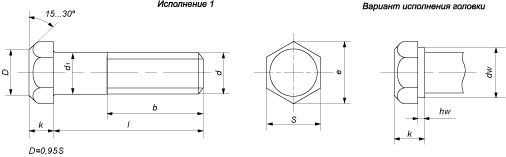

Болты ГОСТ 7808-70 схема
