Болты ГОСТ 7802-81

Болт ГОСТ 7802-81 с увеличенной полукруглой головкой и квадратным подголовником, предотвращающим проворачивание болта, применяется для скрепления деревянных и строительных конструкций в мебельной и строительной промышленности, в монтаже дорожных и мостовых ограждений (болт М16*45), для крепления узлов и деталей в машиностроении.

Цены за килограмм

Размер, мм	Цена за кг
d	L	без покрытия	оцинкованные	горяче-оцинкованные
6	20	134,19 руб.	148,32 руб.
25	127,28 руб.
8	20 - 50	120,03 руб.	131,39 руб.
25 - 80		140,60 руб.
30 - 80	129,25 руб.
55		126,76 руб.
55 - 100	114,54 руб.
60 - 100		125,83 руб.
10	20 - 30		134,17 руб.
40	122,79 руб.
45		134,18 руб.
50	118,95 руб.	130,31 руб.
60	119,90 руб.	131,26 руб.
70 - 80	115,11 руб.	126,52 руб.
90	117,98 руб.	126,57 руб.
100	115,50 руб.
100 - 120		127,17 руб.
110	115,61 руб.
16	35		106,54 руб.
35 - 45	100,79 руб.		122,43 руб.
45		106,56 руб.

Технические характеристики

Марки стали: 10кп, 20кп.
Класс точности: C.
Поле допуска резьбы: 8g.
Класс прочности: 4,8; 5,8.

Дополнительные товары при использовании болта в монтаже дорожных и мостовых ограждениях:

Болт с шестигранной головкой и неполной резьбой ГОСТ 7798-70, ГОСТ 7805-70.
Гайка шестигранная высокопрочная ГОСТ 5915-70.

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 603	Болт мебельный с полукруглой головкой и квадратным подголовником	Согласно DIN 603 параметры головки незначительно выше аналогичных параметров ГОСТ 7802-81.

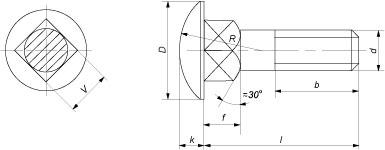

Параметры болта*	Номинальный диаметр резьбы d
М5	М6	М8	М10	М12	M16	М20	М24
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2,5	3
Диаметр головки, D	11	14	18	23	28	35	44	52
Высота головки, k	2,5	3	4	5	6	8	10	12
Радиус сферы, R	8	11	14	18	22	26	32	39
Размер стороны квадартного подголовника, V	5	6	8	10	12	16	20	24
Высота подголовка f, не менее	3	4	5	6	8	10	12	15
Длина резьбовой части, b	L≤120	16	18	22	26	30	38	46	54
L>120				32	36	44	52	60

*Все параметры в таблице указаны в мм.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М5	М6	М8	М10	М12	M16	М20	М24
12	2,699	4,612
14	2,936	4,95	10,1	19,39
16	3,172	5,288	10,71	21,34
20	3,644	5,964	11,94	23,79	34,76
25	4,235	6,809	13,48	26,22	38,3	75,6	133,4
30	4,825	7,655	15,02	28,67	41,84	82,13	143,6
35	5,416	8,5	16,56	31,11	45,38	88,66	153,8
40	6,006	9,345	18,1	33,55	48,92	95,18	164,1
45	6,596	10,196	19,64	35,99	52,46	101,71	174,3
50	7,187	11,036	21,18	38,44	56	108,24	184,5
55	7,746	11,881	22,72	40,88	59,54	114,77	194,8
60	8,336	12,726	24,26	43,32	63,08	121,23	205
65	8,926	13,574	25,8	45,76	66,62	127,82	215,2
70	9,516	14,417	27,34	48,2	70,17	134,35	225,5
75		15,262	28,88	50,65	73,71	140,87	235,7	366,4
80		16,107	30,42	55,53	77,25	147,4	245,9	381,2
90		17,798	33,5	60,41	84,33	160,45	266,4	410,6
100		19,488	36,57	65,3	91,41	173,51	286,9	440,1
110			39,65	70,18	98,49	186,56	307,4	469,6
120			42,73	75,1	105,57	199,62	327,8	499
130			45,81	79,95	112,65	212,67	348,3	528,5
140			48,89	84,84	119,73	225,72	368,8	558
150			51,97	89,72	126,81	238,78	389,2	587,4
160			55,05	94,61	133,89	251,83	409,7	616,9
170			58,13	99,49	140,97	264,87	430,2	646,4
180			61,21	104,37	148,05	277,94	450,6	675,8
190			64,29	109,26	155,13	290,99	471,1	705,3
200			67,37	119,02	162,22	304,04	491,6	734,8
220			73,53	128,79	176,38	330,15	532,6	793,8
240				138,56	190,54	366,26	573,6	852,8
260					204,7	382,37	614,6	911,8
