Болты ГОСТ 7795-70

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ 7795-70 используются в производстве мебели, строительной индустрии, машиностроении. Основной сферой применения болта являются соединения, которые могут испытывать статические, циклические, ударные (динамические) нагрузки.

Аналоги ГОСТ:ГОСТ 15590-70.

Цена за килограмм

Размер, мм	Цена за кг
d	L	без покрытия	оцинкованные
6	25 - 50	79,16 руб.	91,49 руб.
8	20 - 45	78,05 руб.	91,38 руб.
50 - 100	74,33 руб.	87,66 руб.
10	20 - 45	79,97 руб.	91,56 руб.
50 - 110	76,92 руб.	88,88 руб.
12	20	76,16 руб.
25 - 35	78,35 руб.	90,22 руб.
40 - 50		85,55 руб.
40 - 120	73,11 руб.
55		84,88 руб.
60 - 120		85,55 руб.
14	30 - 35	75,61 руб.
30 - 70		90,22 руб.
40 - 70	78,86 руб.
75 - 120	76,86 руб.	88,22 руб.
16	30 - 35	75,52 руб.	86,88 руб.
40 - 120	74,19 руб.	85,55 руб.

Технические характеристики

Марки стали: 20Г2Р, 10кп, 20кп, 10, 20, 35.
Класс точности: B.
Поле допуска резьбы: 6g.
Класс прочности: 4,8; 5,8.

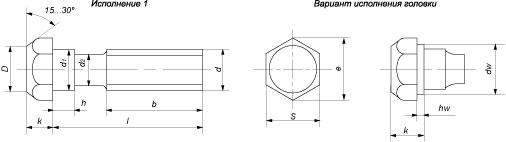

Параметры болта*	Номинальный диаметр резьбы d
М6	М8	М10	М12	M14	M16	М18	М20	М22	М24	М27	М30	М36	М42	М48
Шаг резьбы, P	крупный	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
мелкий	-	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Размер под ключ, S	10	12	14	17	19	22	24	27	30	32	36	41	50	60	70
Диаметр подголовка, d1	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Высота подголовка h, не менее	3	4	5	6	7	8	9	10	11	12	14	15	18	21	24
Высота головки, k	4	5	6	7	8	9	10	11	12	13	15	17	20	23	26
Диаметр описанной окружности e, не менее	10,9	13,1	15,3	18,7	20,9	23,9	26,2	29,6	33	35	39,6	45,2	55,4	66,4	76,9
hw, не менее	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25
dw, не менее	8,7	10,5	12,5	15,5	17,2	20,1	22	24,8	27,7	29,5	33,2	38	46,6	55,9	64,7
Длина резьбовой части, b	L ≤ 125	18	22	26	30	34	38	42	46	50	54	60	66	78	-	-
125 < L ≤ 200	-	-	32	36	40	44	48	52	56	60	66	72	84	96	108
L > 200	-	-	-	49	53	57	61	65	69	73	79	85	97	109	121

*Все параметры в таблице указаны в мм.

Изменение в ГОСТ от 01.01.1991 г. предусматривает возможность изготовления размеров М12, М14, М16, М24 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта	Номинальный диаметр резьбы d
М12	M14	M16	М24
Размер под ключ, S	16	18	21	34
Диаметр описанной окружности e, не менее	17,6	19,9	22,8	37,3
dw, не менее	14,5	16,5	19,2	31,4

При необходимости учета данных параметров при заказе продукции с номинальным размером указанным в таблице просим уточнять у менеджеров данные параметры, а также вес таких изделий.

Масса болтов ГОСТ 7795-70 (крупный шаг резьбы)

Вес размером М12, М14, М16, М24 указан в соответствии с параметрами их производства согласно первой таблице.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М6	М8	М10	М12	M14	M16	М18	М20	М22	М24	М27	М30	М36	М42	М48
30	8,589
35	9,472	17,25
40	10,36	18,84	30,27
45	11,24	20,44	32,78	50,11
50	12,12	22,03	35,29	53,75
55	13,01	23,63	37,81	57,38	79,81
60	13,89	25,22	40,32	61,02	84,79	116,6
65	14,78	26,81	42,83	64,66	89,77	123,3	157,6
70	15,66	28,41	45,35	68,3	94,74	130	165,8	213,7
75	16,54	30	47,86	71,94	99,72	136,6	174,1	224,1	281,7
80	17,42	31,6	50,37	75,58	104,7	143,3	182,4	234,5	294,5	353,2
85	18,31	33,19	52,88	79,22	109,7	150	190,7	245	307,3	368,2
90	19,19	34,78	55,4	82,87	114,7	156,6	198,9	255,6	320,1	383,2	509,8
95		36,38	57,91	86,51	119,6	163,3	207,2	265,8	332,9	398,2	529,2
100		37,97	60,42	90,15	124,6	170	216,5	276,2	345,8	413,2	548,5	709,5
105			62,93	93,79	129,6	176,6	223,7	285,6	358,5	428,2	567,9	733,2
110			65,45	97,43	134,5	185,3	231,7	297	371,3	443,2	587,2	757
115			67,96	101,1	139,5	190	240,3	307,4	348,1	458,2	606,6	780,7	1198
120			70,47	104,8	144,5	196,6	248,6	317,9	396,9	473,2	625,9	804,4	1232
125			72,99	108,4	149,5	203,3	256,8	328,3	409,7	488,2	645,3	828,1	1267
130			75,5	112	154,5	210	265,1	338,7	422,5	503,2	664,7	851,8	1301
140			80,52	119	164,4	223,3	281,7	359,5	448,1	533,2	703,7	899,2	1370	1985
150			85,52	126,6	174,4	236,6	298,2	380,4	473,8	563,2	762	946,1	1439	2080	2864
160			90,57	133,9	184,4	250	314,7	401,2	499,4	593,2	800,8	994,1	1508	2174	2988
170			95,59	141,2	194,4	263,3	331,3	422	525	623,2	819,6	1041	1577	2268	3111
180			100,7	148,4	204,2	283,6	347,8	442,9	550,6	653,2	858,3	1089	1646	2362	3235
190			105,7	155,7	214,2	290	364,4	463	576,2	683,2	897	1136	1714	2456	3358
200			110,7	163	224,1	303,3	380,9	484,5	601,8	713,2	935,7	1184	1783	2551	3482
220				177,5	244	330	414	526,2	653,1	773,2	1013	1279	1921	2739	3729
240				192,2	263,9	356,6	447,1	567,9	704,3	833,2	1091	1373	2059	2927	3976
260				206,7	283,8	383,3	480,2	609,5	755,5	893,3	1168	1468	2196	3116	4223
280					303,7	410	513,3	651,2	806,7	953,3	1246	1563	2334	3304	4471
300					323,6	426,6	546,4	692,9	858	1014	1323	1658	2472	3493	4718
