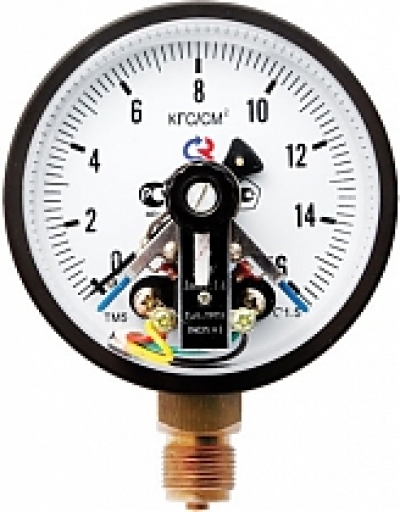

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для измерения давления и дискретного управления электрическими цепями вспомогательных и регулирующих устройств.
Тип | Диаметр корпуса | Пределы измерений (кгс/см2, *0,1МПа) | Цена |
---|---|---|---|
ТМ (ТМВ)-510.05, 510.06 | 100 | −1… 3 / 5 / 9 / 15 / 24 | 1 273 руб. |
ТМ (ТМВ)-510.05, 510.06 | 100 | 0… 2,5 / 4 / 6 / 10 / 25 / 40 / 60 | 1 273 руб. |
ТМ (ТМВ)-510.05, 510.06 | 100 | 0… 100 / 160 / 250 / 400 / 600 | 1 463 руб. |
ТМ (ТМВ)-610.04, 610.05, 610.06 | 150 | −1… 3 / 5 / 9 / 15 / 24 | 1 533 руб. |
ТМ (ТМВ)-610.04, 610.05, 610.06 | 150 | 0… 2,5 / 4 / 6 / 10 / 25 / 40 / 60 | 1 483 руб. |
ТМ (ТМВ)-610.04, 610.05, 610.06 | 150 | 0… 100 / 160 / 250 / 400 / 600 | 1 698 руб. |
Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Это позволяет обычный манометр превратить в полноценный электроконтактный прибор.
ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
Электроконтактная приставка (ЭП) выполнена в виде пластиковой прозрачной оболочки, в которой размещена электроконтактная группа (ЭГ). ЭГ снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). ЭП монтируется на манометр вместо штатного стекла. Для более прочного электрического соединения в приставке используются контакты с магнитным поджатием. ЭП выполнена по двухконтактной электрической схеме ЛРПЗ (левый–размыкающий, правый– замыкающий) или ЛЗПР (левый–замыкающий, правый–размыкающий).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора и при превышении номинального (порогового) значения происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
ТМ-510, -610 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа |
ТМВ-510, -610 | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа |

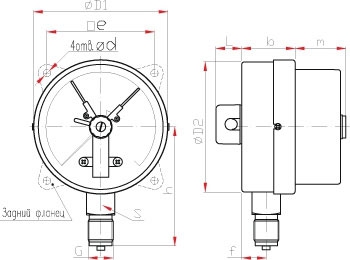

Тип II (?100, ?150 мм)
Модель | Диаметр корпуса | h | S | G | D1 | D2 | b | L | m | f | e | d | Вес | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ (ТМВ)- 510.05, 510.06 | 100 | 80 | 22 | G½ | M20*1,5 | 100 | 99 | 36 | 20 | 40 | 15 | 80 | 5,5 | 0,44 |
ТМ (ТМВ)-610.04, 610.05, 610.06 | 150 | 110 | 22 | G½ | M20*1,5 | 150 | 148 | 46 | 20 | 36 | 16 | 128 | 7 | 0,78 |
