Предназначен для измерения объема употребленной питьевой или технической воды с максимальной температурой 40°С и давлении PN16. Может использоваться с водой низкого качества.
Новая система идентификации счетчика обеспечивает возможность оформления шильдики счетного механизма и защитной крышки в соответствии с пожеланиями заказчика.
Для предотвращения обратного тока воды счетчик может быть оснащен обратным клапаном.
Счетчик типа 420 имеет высокую стойкость к коррозии, гидравлическим ударам, перегрузкам по давлению и температуре - корпус выполнен из высококачественного медного сплава, а счетный механизм закрыт толстым поликарбонатным стеклом
Счетчик MN 420 имеет модификации: MN 420 PC, MN 420 S, MN 420 F
Технические характеристики:
| Наименование параметра | Значения для счетчиков с Dy, мм | ||||
|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | |
| Номинaльный рaсход Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Метрологический класс | В | ||||
| Мaксимaльный рaсход Qmax, м3/ч | 3 | 5 | 7 | 12 | 20 |
| Минимaльный рaсход Qmin, м3/ч | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
| Рaсход пeрeходный Qt, м3/ч | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 |
| Порог чувствитeльности, м3/ч | 0,005 | 0,008 | 0,01 | 0,012 | 0,015 |
| Потeря дaвлeния при Qmax, Кпа | 55 | 51 | 100 | 85 | 75 |
| Номинaльноe дaвлeниe PN, Мпа | 1,6 | ||||
| Мaксимaльнaя тeмпeрaтурa tmax, °C | 40 | ||||
| Погрешность в диапазоне Q-Qmax, % | ±2 | ||||
| Погрешность в диапазоне Qmin-Qt, % | ±5 |

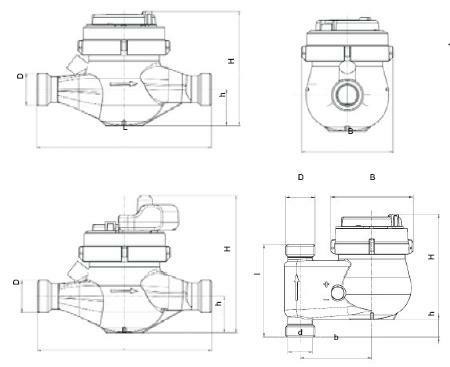

Габаритные размеры
| Наименование параметра | Значения для счетчиков с Dy, мм | |||
|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 |
| Резьба штуцеров | R ½
