Скачать паспорт на счетчик воды MeiTwin
Применяются для измерения потребления количества питьевой и технической воды с максимальной температурой 50°С.
Счетчики MeiTwin предназначены для систем с большой амплитудой расходов (от 0 до 280 м/ч ) и рабочим давлением PN 16. Могут использоваться в пожарных распределительных сетях, на объектах со значительными сезонными колебаниями расхода.

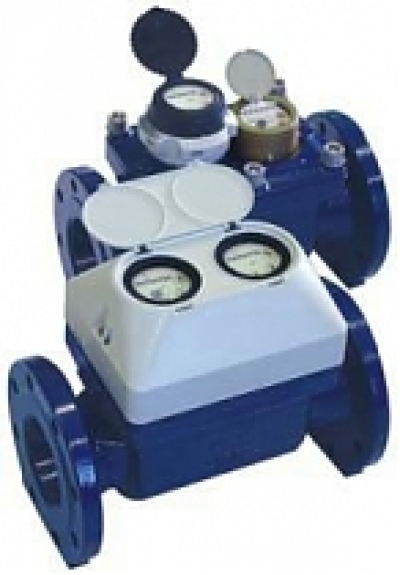

Конструктивно в компактном корпусе расположены 3 устройства: объемный или крыльчатый счетчик для малых расходов, турбинный счетчик для больших расходов и переключающий клапан с малой потерей давления и большой пропускной способностью.
Измерительный узел универсальный для четырех типоразмеров счетчиков: DN50, DN65, DN80n DN100.
Компактный корпус - основной и дополнительный счетчики расположены в один ряд друг за другом, в отличие от предыдущих моделей с боковым расположением дополнительного счетчика.
Основной счетчик оснащен гидродинамически уравновешенной турбинкой (типа WPD).
Дополнительный счетчик капсульного типа (обычно многоструйный мокроход типа MN QN 2,5 XNP, возможно применение счетчиков других типов, например, объемных).
Технические характеристики:
| Технические параметры | Ед. измерен. | Значения для счетчиков с Dy, мм | |||
|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | ||
| Размер счетчика, Qn | м3/ч | 15 | 25 | 40 | 60 |
| Рабочее давление, PN | bar | 16 | 16 | 16 | 16 |
| Максимальный расход, Qmax | м3/ч | 90 | 120 | 200 | 280 |
| Номинальный расход - основной счетчик воды, Qn | м3/ч | 50 | 70 | 120 | 180 |
| Номинальный расход - дополнительный счетчик воды, Qn | м3/ч | 2,5 | 2,5 | 2,5 | 2,5 |
| Переходный расход ±2%, (метролог. класс B) Qt | м3/ч | 0,2 | 0,2 | 0,2 | 0,2 |
| Переходный расход ±2%, (метролог. класс C) Qt | м3/ч | 0,0375 | 0,0375 | 0,0375 | 0,0375 |
| Минимальный расход ±5%, тип дополнительного счетчика воды - XNP, Qmin | м3/ч | 0,05 | 0,05 | 0,05 | 0,05 |
| Минимальный расход ±5%, тип дополнительного счетчика воды - 612, Qmin | м3/ч | 0,006 | 0,006 | 0,006 | 0,006 |
| Минимальный расход ±5%, тип дополнительного счетчика воды - RPD, Qmin | м3/ч | 0,02 | 0,02 | 0,02 | 0,02 |
| Переключение при повышающемся расходе | м3/ч | 2,3 | 2,3 | 2,3 | 2,3 |
| Переключение при понижающемся расходе | м3/ч | 1,2 | 1,2 | 1,2 | 1,2 |

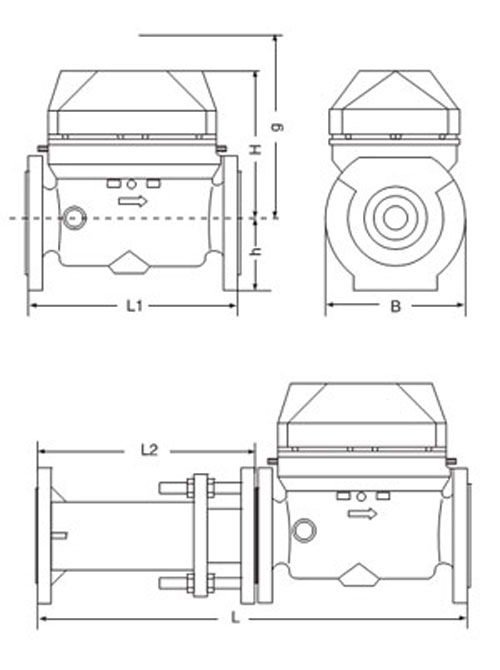

Основные размеры
| Параметр | Ед. изм. | Значения для счетчиков с Dy, мм | |||
|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | ||
| Монтaжнaя длинa, L1 | мм | 270 | 300 | 360 | |
| Монтaжнaя длинa, L1 | мм | 300 | 300 | 350 | 350 |
| Высота, H | мм | 220 | 220 | 220 | 220 |
| Высота, h | мм | 80 | 92,5 | 100 | 100 |
| Высота, g | мм | 475 | 475 | 475 | 475 |
| Длинa, L2 | мм | 330±40 | 400±60 | 440±60 | |
| Длинa, L | мм | 600±40 | 700±60 | 800±60 | |
| Ширина | мм | 185 | 185 | 210 | 210 |
| Мaссa счeтчикa воды | кг | 23 | 24,6 | 26,1 | 310 |
| Мaссa измeритeльного мeхaнизмa | кг | 7 | 7 | 7 | 7 |
| Мaссa устaновочного элeмeнтa | кг | 10,5 | 16,5 | 20,5 |
