Счетчики воды ВСТН

Скачать паспорт на счетчик воды ВСТН

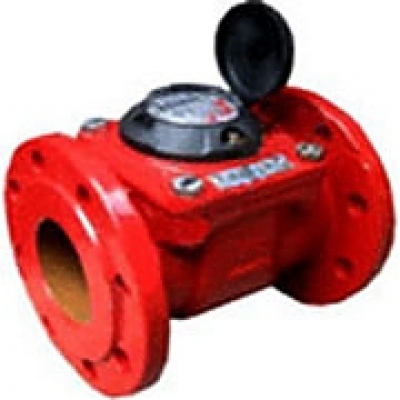

Счетчики типа ВСТН Ду 40, 50, 65, 80, 100, 125, 150, 200, 250 мм работают в диапазоне температур от +5 до +150 °С (горячая вода), имеют счетный механизм с магнитоуправляемым контактом, роликовым и стрелочными индикаторами и выдают импульсы (при подаче напряжения на магнитоуправляемый контакт).

Цены на счетчики ВСТН с НДС, за шт:

Ду, мм	Цена
40ф	10 245 руб.
50	12 960 руб.
65	13 830 руб.
80	14 500 руб.
100	15 330 руб.
125	16 740 руб.
150	31 890 руб.
200	40 100 руб.
250	49 380 руб.

Технические характеристики:

Наименование параметра	Значения для счетчиков с Dy, мм
Класс В
40	50	65	80	100	125	150	200	250
1. Расход воды, м³/ч:
в диапазоне температур	+5... +150°C
наименьший Q_min	0,7	0,7	1	1,6	2,4	4	6	10	20
переходный Q_t	1,5	1,6	2	3,2	4,8	8	12	20	40
номинальный Q_ном	15	15	25	45	70	100	150	250	400
наибольший Q_max	30	30	60	90	140	200	300	500	1000
Порог чувствительности	0,25	0,25	0,3	0,35	0,6	1,1	2,0	4,0	8,0
Расход воды при потере давления 0.1 кгс/cм²(0,01 МПа)	26	38	40	100	128	170	310	550	800
2. Цена одного импульса , л/имп.	100	1000
3. Наибольшее количество воды 1000*м³, измеряемое водосчетчиком
за сутки	0,6	0,36	0,6	10,8	1,68	2,4	4,2	7,8	14,4
за месяц	10,8	10,8	18	32,4	50,4	72	126	234	432
4. Емкость указателя счетного механизма, м³	999 999	999 999*10
5. Наименьшая цена деления , м³	0,0005	0,005
6. Присоединение к трубопроводу	фланцевое по ГОСТ 12815.80
7. Габаритные размеры, мм, (не более)
монтажная длина	200	200	200	225	250	250	300	350	450
высота	270	280	290	332	342	370	575	600	645
ширина	150	165	185	200	220	250	285	340	400
8. Масса, кг, не более	7,8	9,8	10,5	13,2	15,5	18	40	51	75

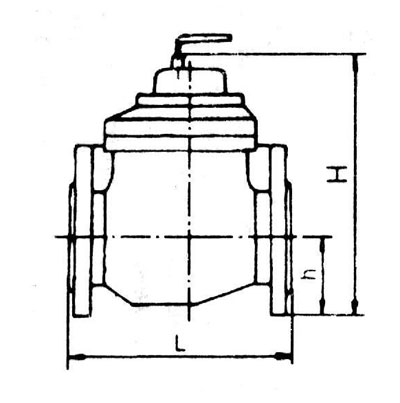

Габаритные и присоединительные размеры

Параметр	Значения, мм
Условный диаметр, мм	40	50	65	80	100	125	150	200	250
Длина, L	200	200	225	225	250	250	300	350	450
Высота, H	270	280	290	332	342	370	575	600	645
Высота, h	65	72	83	95	105	120	135	160	193
Ширина	150	165	185	200	220	250	285	340	400
Масса, кг, не более	7,8	9,8	10,5	13,2	15,5	18	40	51	75

Присоединение к трубопроводу фланцевое по ГОСТ 12815-80

Схема проверки импульсов дистанционного выходного сигнала счетчика ВСТН.

PRI - ампервольтомметр тип 4437
