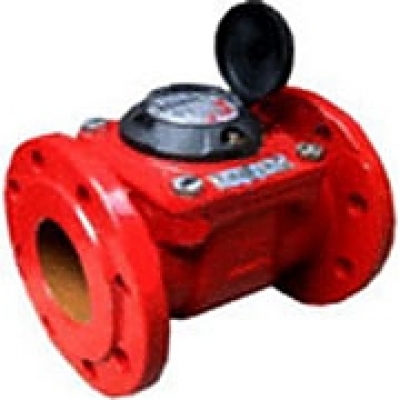

Счетчики воды ВСГН

Скачать паспорт на счетчик воды ВСГН

Счетчики воды ВСГН работают в диапазоне температур от +5 до +150 °С (горячая вода), имеют счетный механизм с роликовым и стрелочными индикаторами и показывают измеренный объем в м³и его долях.

Цены на счетчики ВСГН с НДС, за шт:

Ду, мм	Цена
25	6 390 руб.
32	6 630 руб.
40	7 800 руб.
40ф	8 575 руб.
50	11 100 руб.
65	11 800 руб.
80	12 765 руб.
100	13 770 руб.
125	15 030 руб.
150	29 740 руб.
200	36 350 руб.
250	45 165 руб.

Технические характеристики:

Наименование параметра	Значения для счетчиков с Dy, мм
Класс В
40	50	65	80	100	125	150	200	250
1. Расход воды, м³/ч:
в диапазоне температур	+5... +150°C
наименьший Q_min	0,7	0,7	1	1,6	2,4	4	6	10	20
переходный Q_t	1,5	1,6	2	3,2	4,8	8	12	20	40
номинальный Q_ном	15	15	25	45	70	100	150	250	400
наибольший Q_max	30	30	60	90	140	200	300	500	1000
Порог чувствительности	0,25	0,25	0,3	0,35	0,6	1,1	2,0	4,0	8,0
Pасход воды при потере давления 0.1 кгс/cм²(0,01 МПа)	26	38	40	100	128	170	310	550	800
2. Наибольшее количество воды 1000*м³, измеряемое водосчетчиком
за сутки	0,6	0,36	0,6	10,8	1,68	2,4	4,2	7,8	14,4
за месяц	10,8	10,8	18	32,4	50,4	72	126	234	432
4. Емкость указателя счетного механизма, м³	999 999	999 999*10
5. Наименьшая цена деления , м³	0,0005	0,005
6. Присоединение к трубопроводу	фланцевое по ГОСТ 12815.80
7. Габаритные размеры, мм, (не более)
монтажная длина	200	200	200	225	250	250	300	350	450
высота	170	180	190	212	222	250	350	375	420
ширина	150	165	185	200	220	250	285	340	400
8. Масса, кг, не более	7,8	9,8	10,5	13,2	15,5	18	40	51	75

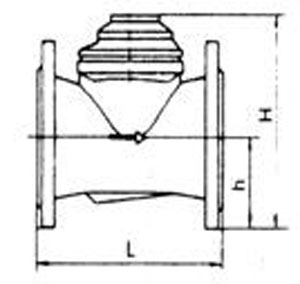

Габаритные и присоединительные размеры

Параметр	Значения, мм
Условный диаметр, мм	40	50	65	80	100	125	150	200	250
Длина, L	200	200	200	225	250	250	300	350	450
Высота, H	170	180	190	240	255	270	345	370	415
Высота, h	65	72	83	95	105	120	135	160	193
Ширина	150	165	185	200	220	250	285	340	400
Масса, кг, не более	7,8	9,8	10,5	19	22	28	37	50	62
