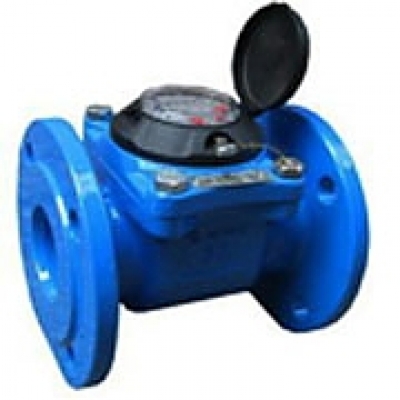

Счетчики воды ВСХНд

Скачать паспорт на счетчик воды ВСХНд

Счетчики воды ВСХНд с импульсным выходом работают в диапазоне температур +5 до +50 °С (холодная вода), имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в м³и его долях.

Счетчики типа ВСХНд имеют дистанционный выход импульсов (при подаче напряжения на магнитоуправляемый контакт).

Цены на счетчики ВСХНд с НДС, за шт:

Ду, мм	Цена
40ф	9 675 руб.
50	10 930 руб.
65	11 920 руб.
80	12 220 руб.
100	13 350 руб.
125	15 360 руб.
150	26 850 руб.
200	35 815 руб.
250	41 680 руб.

Технические характеристики:

Наименование параметра	Значения для счетчиков с Dy, мм
Класс В
40	50	65	80	100	125	150	200	250
1. Расход воды, м³/ч:
в диапазоне температур	+5.......+50 °С
наименьший Q_min	0,45	0,45	0,6	0,6	0,9	1,5	2	4	6
переходный Q_t	0,9	0,9	1,2	1,2	1,8	2	4	6	11
номинальный Q_ном	30	50	60	120	230	250	400	750	1100
наибольший Q_max	60	90	120	200	300	350	600	1000	1600
Порог чувствительности	0,15	0,15	0,2	0,25	0,25	0,5	1,0	1,5	3,0
Цена одного импульса, л/имп.	100	1000
2. Наибольшее количество воды 1000*м³, измеряемое водосчетчиком:
за сутки	0,72	1,8	1,44	2,4	3,6	4,2	4,2	7,8	14,4
за месяц	21,6	32,4	43,2	72,0	108	126	126	234	432
3. Емкость указателя счетного механизма, м³	999 999	999 999*10
4. Наименьшая цена деления, м³	0,0005	0,005
5. Присоединение к трубопроводу	фланцевое по ГОСТ 12815.80
6. Габаритные размеры:
монтажная длина	200	200	200	225	250	250	300	350	450
высота	270	280	290	332	342	370	575	600	645
ширина	150	165	185	200	220	250	285	340	400
7. Масса, кг, не более	7,8	9,8	10,5	13,2	15,5	18	40	51	75

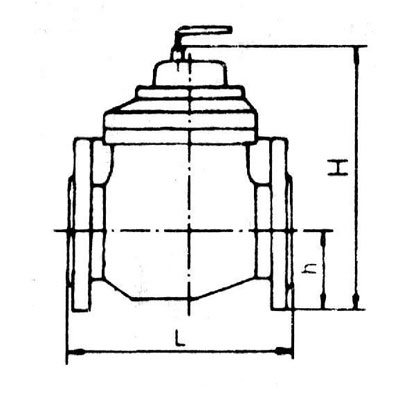

Габаритные и присоединительные размеры

Параметр	Значения, мм
Условный диаметр, мм	40	50	65	80	100	125	150	200	250
Длина, L	200	200	225	225	250	250	300	350	450
Высота, H	270	280	290	332	342	370	575	600	645
Высота, h	65	72	83	95	105	120	135	160	193
Ширина	150	165	185	200	220	250	285	340	400
Масса, кг, не более	7,8	9,8	10,5	13,2	15,5	18	40	51	75

Присоединение к трубопроводу фланцевое по ГОСТ 12815-80

Схема проверки импульсов дистанционного выходного сигнала счетчика ВСХНд.

PRI - ампервольтомметр тип 4437
