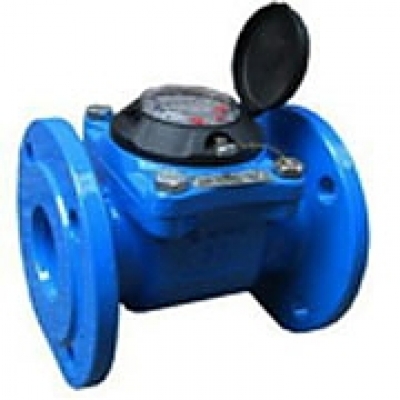

Счетчики воды ВСХН

Скачать паспорт на счетчик воды ВСХН

Счетчики турбинные с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм, изготовленные по ТУ 4213-201-18151455-2002, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С, имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в м³и его долях.

Цены на счетчики ВСХН с НДС, за шт:

Ду, мм	Цена
40ф	7 875 руб.
50	9 760 руб.
65	10 350 руб.
80	11 545 руб.
100	12 300 руб.
125	13 900 руб.
150	22 215 руб.
200	32 955 руб.
250	39 000 руб.

Технические характеристики:

Наименование параметра	Значения для счетчиков с Dy, мм
Класс В
40	50	65	80	100	125	150	200	250
1. Расход воды, м³/ч:
в диапазоне температур	+5.......+50 °С
наименьший Q_min	0,45	0,45	0,6	0,6	0,9	1,5	2	4	6
переходный Q_t	0,9	0,9	1,2	1,2	1,8	2	4	6	11
номинальный Q_ном	30	50	60	120	230	250	400	750	1100
наибольший Q_max	60	90	120	200	300	350	600	1000	1600
Порог чувствительности	0,15	0,15	0,2	0,25	0,25	0,5	1,0	1,5	3,0
2. Наибольшее количество воды 1000*м³, измеряемое водосчетчиком:
за сутки	0,72	1,8	1,44	2,4	3,6	4,2	4,2	7,8	14,4
за месяц	21,6	32,4	43,2	72,0	108	126	126	234	432
3. Емкость указателя счетного механизма, м³	999 999	999 999*10
4. Наименьшая цена деления, м³	0,0005	0,005
5. Присоединение к трубопроводу	фланцевое по ГОСТ 12815.80
6. Габаритные размеры:
монтажная длина	200	200	200	225	250	250	300	350	450
высота	170	180	190	212	222	250	350	375	420
ширина	150	165	185	200	220	250	285	340	400
7. Масса, кг, не более	7,8	9,8	10,5	13,2	15,5	18	40	51	75

Габаритные и присоединительные размеры

Параметр	Значения, мм
Условный диаметр, мм	40	50	65	80	100	125	150	200	250
Длина, L	200	200	200	225	250	250	300	350	450
Высота, H	170	180	190	240	255	270	345	370	415
Высота, h	65	72	83	95	105	120	135	160	193
Ширина	150	165	185	200	220	250	285	340	400
Масса, кг, не более	7,8	9,8	10,5	19	22	28	37	50	62
