Ребристые заглушки — это детали трубопровода, служащие для перекрытия подачи рабочей среды. Они устанавливаются в конце магистральных трубопроводов, а также при необходимости перекрытия их отдельных участков.
Технические требования и стандарты
Стандарт ОСТ 36-48-81 распространяется на ребристые заглушки из углеродистой стали сварные и гнутые.
Заглушки ребристые с диаметром Dу 300, 350, 400 и 500 мм рассчитаны на давление Ру до 10 Мпа (до 100 кгс/см2).
Диаметр заглушек D должен соответствовать фактическому внутреннему диаметру труб с учетом допускаемого зазора не более 2 мм на сторону.
По материалу и температурным пределам применения заглушки должны соответствовать трубам, к которым их приваривают.

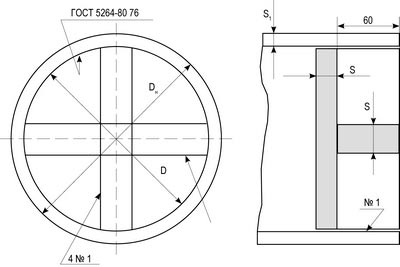

Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.
- Dн — внешний диаметр патрубка;
- D — внутренний диаметр патрубка;
- S1 — толщина стенки патрубка;
- S — толщина тела/ребра заглушки
Размеры, масса и условные давления ребристых заглушек
| Dу, мм | Dн, мм | δ | Ру, МПа (кгс/см2), для неагрессивных и среднеагрессивных веществ |
Масса, кг |
|---|---|---|---|---|
| 300 | 325 | 20 | 4 (40) | 15 |
| 350 | 377 | 20 | 4 (40) | 20 |
| 400 | 426 | 20 | 4 (40) | 25 |
| 500 | 530 | 20 | 4(40) | 40 |
Материалы
Материал для изготовления ребристых заглушек выбирается в зависимости от условий эксплуатации и материала фланцевого соединения.
Наша коспания производит ребристые заглушки из следующих марок стали:
- Ст 3 сп не ниже 2-й категории по ГОСТ 380-94;
- 20, 25 по ГОСТ 1050-88;
- 09Г2С по ГОСТ 19281-89;
- 10Г2 по ГОСТ 4543-71;
- 15Х5М по ГОСТ 4543-71;
- 12Х18Н10Т по ГОСТ 5632-72;
- 15Х18Н12С4ТЮ (типа ЭИ-654) по ГОСТ 5632-72;
- 06ХН28МДТ (типа ЭИ-945) по ГОСТ 5632-72;
- 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72;
- 13ХФА по ГОСТ 4543-71.
