Фланцевая заглушка с соединительным выступом ОСТ 34-10-428-90

Настоящий стандарт распространяется на фланцевые заглушки с соединительным выступом ОСТ 34-10-428-90 из коррозионно-стойкой стали для трубопроводов атомных станций. Такие фланцевые заглушки изготавливаются в соответствии с РД 03-94 («Правила пара и горячей воды») и СНиП 3.05.05-84.

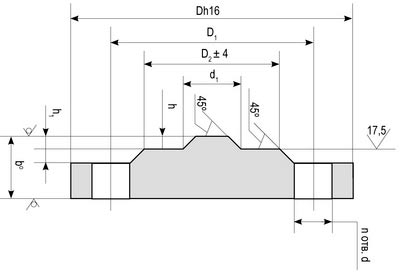

Конструкция и размеры фланцевой заглушки с соединительным выступом должны соответствовать указанным на чертеже.

• D — внешний диаметр заглушки;
• D1 — межосевое расстояние крепежных отверстий;
• D2 — диаметр прижимной поверхности;
• d1 — диаметр центровочной поверхности;
• b — общая толщина заглушки;
• h — высота центровочной поверхности;
• h1 — высота прижимной и центровочной поверхности;
• n отв. d — количество и диаметр крепежных отверстий

Материал:

сталь листовая по ГОСТ 7350 марок 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632.

При изготовлении заглушек штамповкой допускается обработка только уплотнительной поверхности.

Предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.

Болты, шпильки, гайки и шайбы для креплениязаглушек ОСТ 34-10-428-90должны изготавливаться из стали марки 08Х16Н13М2Б по ГОСТ 5632.

Технические требования на сталь сортовую по ГОСТ 5949.

Технические требования на крепежные детали по ГОСТ 20700.

Остальные технические требования на заглушки по ГОСТ 12815 и ГОСТ 12816.
