Вся продукция Dendor

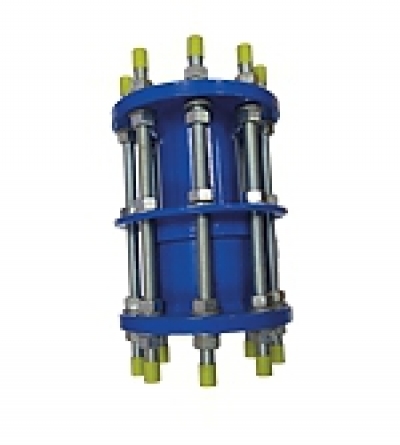

Демонтажная вставка используется для удобства монтажа затворов, задвижек, клапанов обратных и пр. Обеспечивает компенсацию осевого смещения.
Цены на демонтажные вставки PR-U13:
| Наименование | Цена |
|---|---|
| ДУ 50 | 5 403 руб. |
| ДУ 65 | Под заказ |
| ДУ 80 | 7 130 руб. |
| ДУ 100 | 8 108 руб. |
| ДУ 150 | 12 013 руб. |
| ДУ 200 | 16 409 руб. |
| ДУ 250 | 23 935 руб. |
| ДУ 300 | 28 620 руб. |
| ДУ 350 | 44 588 руб. |
| ДУ 400 | 46 652 руб. |
| ДУ 450 | Под заказ |
| ДУ 500 | 60 777 руб. |
| ДУ 600 | 93 506 руб. |
| ДУ 700 | 119 454 руб. |
| ДУ 800 | 155 626 руб. |
| ДУ 900 | Под заказ |
| ДУ 1000 | Под заказ |
| ДУ 1200 | Под заказ |
Основные материалы конструкции
- Корпус: чугун GGG40 с термообработанным эпоксидным покрытием
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
- Тип присоединения: Фланцевое
- Присоединительные размеры фланцев по ГОСТу: Ру 10 и Ру 16 по ГОСТу 12815-80
- Конструктивное исполнение: резиновое уплотнение
Размеры демонтажных вставок
| DN | L | ?D | ?D1 | ?D2 | L1 | b | n-M |
|---|---|---|---|---|---|---|---|
| DN 50 | 205 | 165 | 125 | 99 | 310 | 19 | 4-M16 |
| DN 65 | 205 | 185 | 145 | 118 | 310 | 19 | 4-M16 |
| DN 80 | 205 | 200 | 160 | 132 | 340 | 19 | 8-M16 |
| DN 100 | 205 | 220 | 180 | 156 | 340 | 19 | 8-M16 |
| DN 150 | 205 | 285 | 240 | 211 | 340 | 19 | 8-M20 |
| DN 200 | 215 | 340 | 295 | 266 | 350 | 20 | 8-M20 |
| DN 250 | 220 | 400 | 350 | 319 | 370 | 22 | 12-M20 |
| DN 300 | 240 | 455 | 400 | 370 | 390 | 24.5 | 12-M20 |
| DN 350 | 240 | 505 | 460 | 429 | 400 | 24.5 | 16-M20 |
| DN 400 | 250 | 565 | 515 | 480 | 420 | 24.5 | 16-M24 |
| DN 450 | 265 | 615 | 565 | 530 | 435 | 25.5 | 20-M24 |
| DN 500 | 275 | 670 | 620 | 582 | 440 | 26.5 | 20-M24 |
| DN 600 | 295 | 780 | 725 | 682 | 460 | 30 | 20-M27 |
| DN 700 | 300 | 895 | 840 | 794 | 480 | 32.5 | 24-M27 |
| DN 800 | 320 | 1015 | 950 | 901 | 500 | 35 | 24-M30 |
| DN 900 | 320 | 1115 | 1050 | 1001 | 500 | 37.5 | 28-M30 |
| DN 1000 | 330 | 1230 | 1160 | 1112 | 545 | 40 | 28-M33 |
| DN 1200 | 350 | 1455 | 1380 | 1328 | 580 | 45 | 32-M36 |

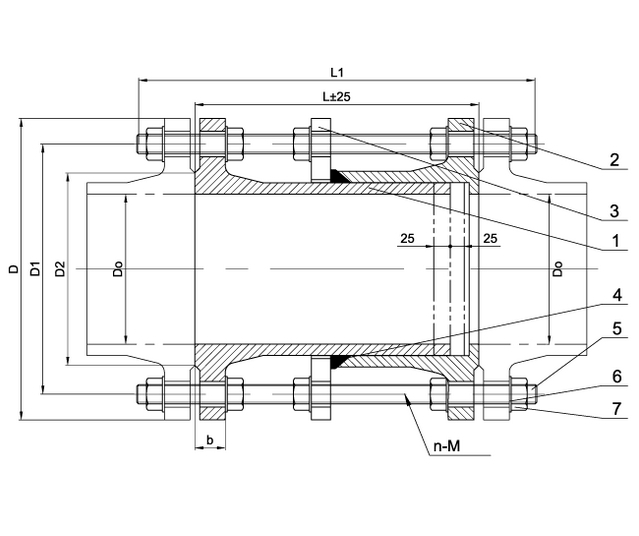

Конструкция
- внешний фланец ковкий чугун (GGG40)
- уплотнительное кольцо EPDM
- средний фланец ковкий чугун (GGG40)
- внутренний фланец ковкий чугун (GGG40)
- шпилька оцинкованная сталь
- шайба оцинкованная сталь
- гайка оцинкованная сталь
