Вся продукция Dendor

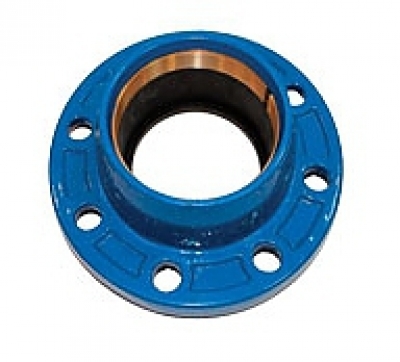

Фланцевый адаптер применяется для соединения ПЭ и ПВХ труб с фланцевой арматурой.
Цены на фланцевые адаптеры FA-Q13:
| Наименование | Цена |
|---|---|
| Ду 50 PE63 | 1 422 руб. |
| Ду 65 PE75 | 1 559 руб. |
| Ду 80 PE90 | 2 145 руб. |
| Ду 100 PE110 | 2 581 руб. |
| Ду 150 PE160 | 3 962 руб. |
| Ду 200 РЕ200 | 7 104 руб. |
| Ду 200 PE225 | 7 104 руб. |
| Ду 250 PE250 | 9 847 руб. |
| Ду 300 PE315 | 11 642 руб. |
| Ду 400 PE400 | 19 087 руб. |
Основные материалы конструкции
- Уплотнение: EPDM с латунным фиксатором
- Корпус: чугун GGG40 с термообработанным эпоксидным покрытием
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
- Тип присоединения: Фланцевое
- Присоединительные размеры фланцев по ГОСТу: Ру 10 и Ру 16 по ГОСТу 12815-80
- Конструктивное исполнение: резиновое уплотнение
Размеры фланцевых адаптеров
| DN | Наружный диаметр трубы, мм |
L | ?D | ?D1 | n-?d | b | ||
|---|---|---|---|---|---|---|---|---|
| PN10 | PN16 | PN10 | PN16 | |||||
| DN 50 | 63 | 48 | 165 | 125 | 125 | 4-19 | 4-19 | 19 |
| DN 65 | 75 | 57 | 185 | 135, 145 | 135, 145 | 4-19 | 4-19 | 19 |
| DN 80 | 90 | 57 | 200 | 160 | 160 | 8-19 | 8-19 | 19 |
| DN 100 | 110 | 58 | 220 | 180 | 180 | 8-19 | 8-19 | 19 |
| DN 150 | 160 | 73 | 285 | 240 | 240 | 8-19 | 8-19 | 19 |
| DN 200 | 225 | 91 | 340 | 295 | 295 | 8-23 | 8-23 | 20 |
| DN 250 | 250 | 106 | 400 | 350 | 355 | 12-23 | 12-28 | 22 |
| DN 300 | 315 | 110 | 455 | 400 | 410 | 12-23 | 12-28 | 24,5 |
| DN 400 | 400 | 133 | 580 | 515 | 525 | 16-28 | 16-31 | 28 |

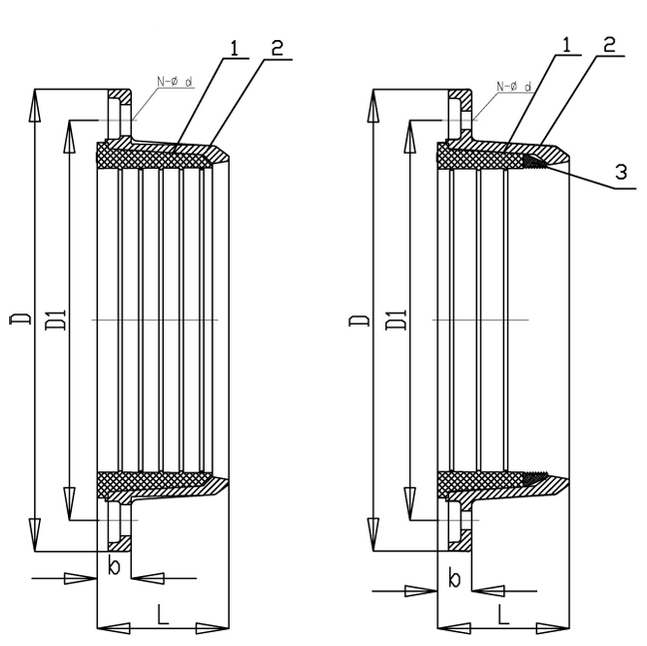

Конструкция
- фланец ковкий чугун (GGG40)
- уплотнение EPDM
- фиксирующее кольцо латунь
