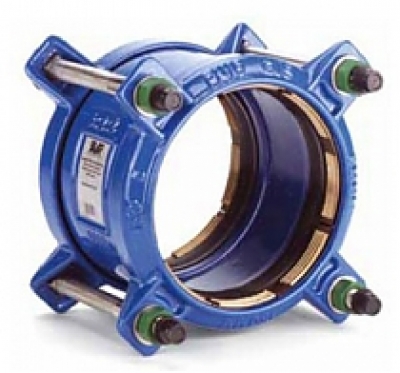

Муфта AVK соединительная SUPA PLUS 621/10

Муфта AVK соединительная SUPA PLUS 621/10 применяется для установки на стальных, чугунных и ПЭ трубопроводах, транспортирующих воды, стоки и нейтральные жидкости. При применении на ПЭ трубах устойчивого к натяжению уплотнительного кольца, следует всегда применять опорную втулку AVK.

Общий допустимый угловой перекос на каждом конце: в пределах ± 3,5°.
Максимальная рабочая температура: +70°C.
Максимальной давление: 16 бар.

Материалы

Зажимные кольца и корпус : чугун пластичный не ниже марки GGG-40 по DIN 1693 (EN-GLS-400: EN 1563: 1997).
Покрытие: эпоксидное порошковое по DIN 30677, внутри и снаружи, нанесенное электростатическим способом.
Кольцо уплотнительное устойчивое к натяжению: резина EPDM с пушечной бронзой по DIN 17005 RG5.
Гайка: нержавеющая сталь (AISI 316) A4, класса прочности 70 с тефлонным покрытием PTFE.
Болт с квадратной головкой и шайба: нержавеющая сталь A2 класса прочности 70.
Колпачок на болт: пластмасса.

Ссылка № PN10 или PN16	DN	Наруж. ? ПЭ или ПВХ (мм)	Болты	L (мм)	Теоретическая масса (кг)
621-10-040-61	32	40	2 M16	60	2.5
621-10-050-61	40	50	2 M16	60	2.8
621-10-063-61	50	63	2 M16	60	3.5
621-10-075-61	65	75	2 M16	70	4.2
621-10-090-61	80	90	2 M16	70	4.7
621-10-110-61	100	110	2 M16	78	6.5
621-10-125-61	125	125	4 M16	78	8.0
621-10-140-61	125	140	4 M16	88	9.0
621-10-160-61	150	160	4 M16	88	9.8
621-10-180-61	150	180	4 M16	110	13.0
621-10-200-61	200	200	6 M16	110	15.5
621-10-225-61	200	225	6 M16	110	19.5
621-10-250-61	250	250	6 M16	110	28.0
621-10-280-61	250	280	6 M16	110	30.0
621-10-315-61	300	315	6 M16	168	45.0

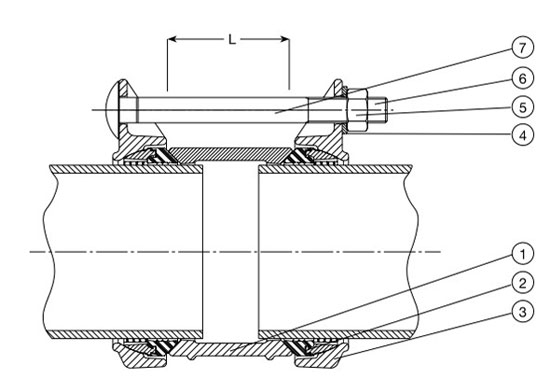

Муфта AVK соединительная SUPA PLUS 621/10

Компоненты

Корпус
Устойчивое к натяжению уплотнительное кольцо
Хомут
Шайба
Гайка
Колпачок болта
Болт с квадратной головкой
