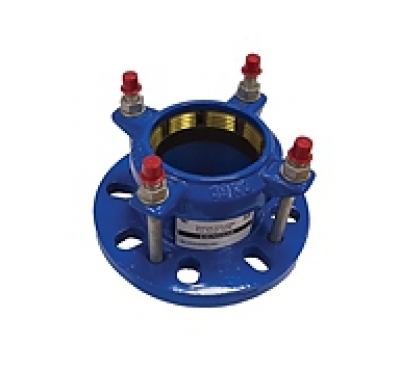

Фланец обжимной фиксирующий FA-R13 Dendor

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

DN: 50-600
PN 10, PN 16
Tраб: от -20°C до +70°C
Tмакс: +80°C

Вся продукция Dendor

Применяется для соединения ПЭ труб с фланцевой арматурой.

Цены на фланцы обжимные фиксирующие FA-R13:

Наименование Цена
DN 50 (PE 63) 2 721 руб.
DN 65 (PE 75) 2 911 руб.
DN 80 (PE 90) 3 563 руб.
DN 100 (PE 110) 4 165 руб.
DN 150 (PE 160) 8 551 руб.
DN 200 (PE 200) 10 561 руб.
DN 200 (PE 225) 11 046 руб.
DN 250 (PE 250) 14 012 руб.
DN 250 (PE 280) 14 364 руб.
DN 300 (PE 315) 19 146 руб.
DN 400 (PE 400) 37 328 руб.
DN 500 (PE 500) 46 660 руб.
DN 500 (PE 560) 51 051 руб.
DN 600 (PE 630) 60 383 руб.

Основные материалы конструкции

  • Уплотнение - EPDM с латунным фиксатором
  • Корпус - чугун GGG50 с термообработанным эпоксидным покрытием

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.

  • Тип присоединения : фланцевое
  • Присоединительные размеры фланцев по ГОСТу: Ру 10 и Ру 16 по ГОСТу 12815-80

Размеры фланца обжимнго фиксирующего

DN Наружный
диаметр
трубы, мм		 L ?D ?D3 L1 n
DN 50 63 63 180 55 M12-125 2
DN 65 75 63 180 66 M12-125 2
DN 80 90 63 180 84 M12-125 4
DN 100 110 63 200 105 M12-125 4
DN 150 160 63 285 154 M12-125 4
DN 200 200 63 340 200 M12-125 4
DN 200 225 82 340 210 M12-175 4
DN 250 250 82 400 250 M12-175 6
DN 250 280 88 400 275 M12-175 6
DN 300 315 88 455 302 M12-175 6
DN 400 400 200 580 415 M16-120 8
DN 500 500 200 715 520 M16-120 10
DN 500 560 200 715 520 M16-120 10
DN 600 630 200 840 620 M16-120 10

Конструкция

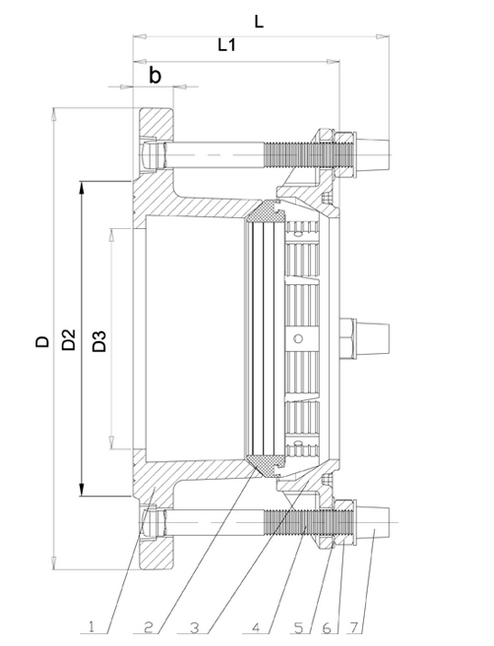

Конструкция фланца обжимного фиксирующего FA-R13
  1. корпус чугун
  2. кольцо + уплотнение - латунь + EPDM
  3. кольцо ковкий чугун
  4. болт оцинкованная сталь
  5. шайба оцинкованная сталь
  6. гайка оцинкованная чугун
  7. колпак пластик
