Вся продукция Dendor

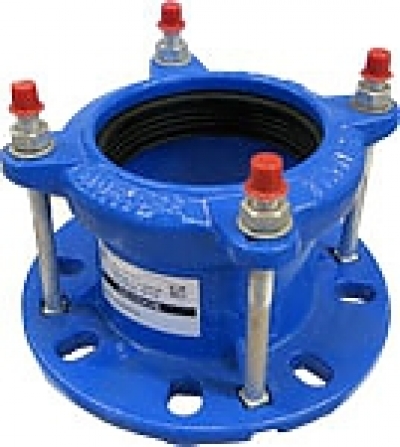

Обжимной фланец универсальный применяется для соединения чугунных (СЧ и ВЧШГ), стальных, ПВХ, асбестоцементных труб с фланцевой арматурой.
Цены на фланцы обжимные универсальные FA-U13:
| Наименование | Диаметр трубы | Цена |
|---|---|---|
| DN 50 | 58-74 | 1 721 руб. |
| DN 65 | 68-84 | 2 153 руб. |
| DN 80 | 84-105 | 2 516 руб. |
| DN 100 | 99-118 | 2 880 руб. |
| DN 100 | 109-133 | 3 071 руб. |
| DN 125 | 133-157 | 3 959 руб. |
| DN 150 | 157-182 | 4 765 руб. |
| DN 150 | 177-201 | 5 654 руб. |
| DN 200 | 194-215 | 6 116 руб. |
| DN 200 | 218-242 | 6 702 руб. |
| DN 250 | 266-291 | 9 125 руб. |
| DN 300 | 302-327 | 11 257 руб. |
| DN 300 | 324-350 | 12 179 руб. |
| DN 400 | 410-436 | 19 397 руб. |
| DN 400 | 436-462 | 20 054 руб. |
| DN 500 | 526-544 | 32 238 руб. |
| DN 600 | 630-647 | 40 948 руб. |
Основные материалы конструкции
- Корпус - чугун GGG50 с термообработанным эпоксидным покрытием
- Уплотнение - EPDM
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.
- Тип присоединения : фланцевое
- Присоединительные размеры фланцев по ГОСТу: Ру 10 и Ру 16 по ГОСТу 12815-80

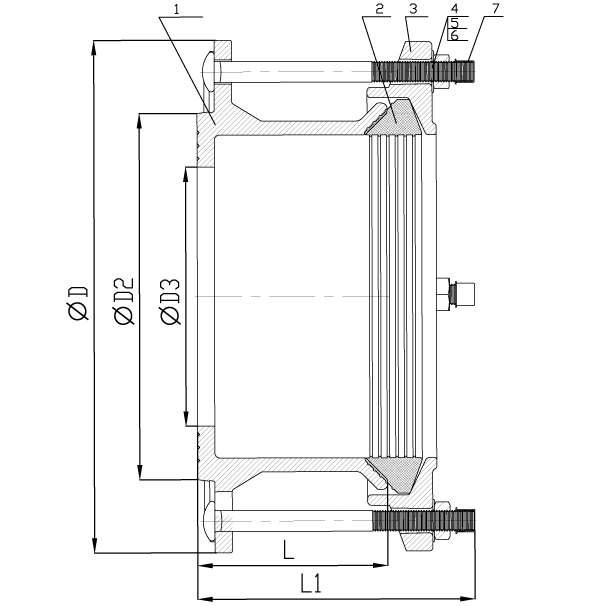

Размеры фланца обжимного универсального
| DN | Наружный иаметр трубы, мм |
L | ?D | ?D2 | ?D3 | L1 | n |
|---|---|---|---|---|---|---|---|
| DN 50 | 58-74 | 82 | 165 | 99 | 77 | M12-130 | 2 |
| DN 80 | 84-105 | 82 | 200 | 132 | 108 | M12-140 | 4 |
| DN 100 | 99-118 | 82 | 220 | 156 | 133 | M12-140 | 4 |
| DN 100 | 109-133 | 82 | 220 | 156 | 133 | M12-140 | 4 |
| DN 125 | 133-157 | 82 | 250 | 184 | 158 | M12-140 | 4 |
| DN 150 | 157-182 | 82 | 285 | 211 | 187 | M12-140 | 4 |
| DN 150 | 177-201 | 82 | 285 | 211 | 187 | M12-140 | 4 |
| DN 200 | 194-215 | 82 | 340 | 266 | 215 | M12-140 | 4 |
| DN 200 | 218-242 | 82 | 340 | 266 | 241 | M12-140 | 4 |
| DN 250 | 266-291 | 82 | 405 | 319 | 265 | M12-150 | 4 |
| DN 300 | 302-327 | 90 | 460 | 370 | 338 | M12-150 | 6 |
| DN 300 | 324-350 | 90 | 460 | 370 | 345 | M12-150 | 6 |
| DN 400 | 410-436 | 115 | 580 | 477 | 444 | M14-180 | 8 |
Конструкция
- корпус чугун
- уплотнение EPDM
- кольцо чугун
- болт сталь
- шайба сталь
- гайка чугун
- колпак пластик
