Плоские приварные фланцы с ребрами из коррозионно-стойкой стали для трубопроводов атомных станций ОСТ 34.10.425-90

Цены на плоские приварные фланцы с ребрами из коррозионно-стойкой стали для трубопроводов атомных станций ОСТ 34.10.425-90 уточняйте у менеджеров по телефонам или через форму обратной связи.

Настоящий стандарт распространяется на плоские приварные фланцы с ребрами из коррозионно-стойкой стали, предназначенные для трубопроводов атомных станций, на которые распространяются РД 03-94 — «Правила пара и горячей воды» и СНиПЗ.05.05-84.

Пределы применения фланцев по ОСТ 34-10-426-90

Условное давление Ру, Мпа (кгс/см 2 )	Рабочее давление Рраб, МПа (кгс/см) для температуры среды, °С
200	300
0,63 (6,3)	0,60 (6,0)	0,56 (5,6)
1,00 (10,0)	1,00 (10,0)	0,90 (9,0)
1,6 (16,0)	1,60 (16,0)	1,40 (14,0)
2,50 (25,0)	2,20 (22,0)	2,20 (22,0)

Исполнения фланцев по ОСТ 34-10-426-90:

Исполнение	Условное давление Ру, МПа (кгс/см)	Условный проход, Dy	Масса, кг
исп. 01	0,63 (6,3)	1200	225,3
исп. 02	1,0 (10)	700	117,8
исп. 03	1,0 (10)	800	149,4
исп. 04	1,0 (10)	900	166,9
исп. 05	1,0 (10)	1000	200,5
исп. 06	1,6 (16)	700	165,8
исп. 07	1,6 (16)	800	190,2
исп. 08	2,5 (25)	600	151,1

фланцев по ОСТ 34-10-426-90

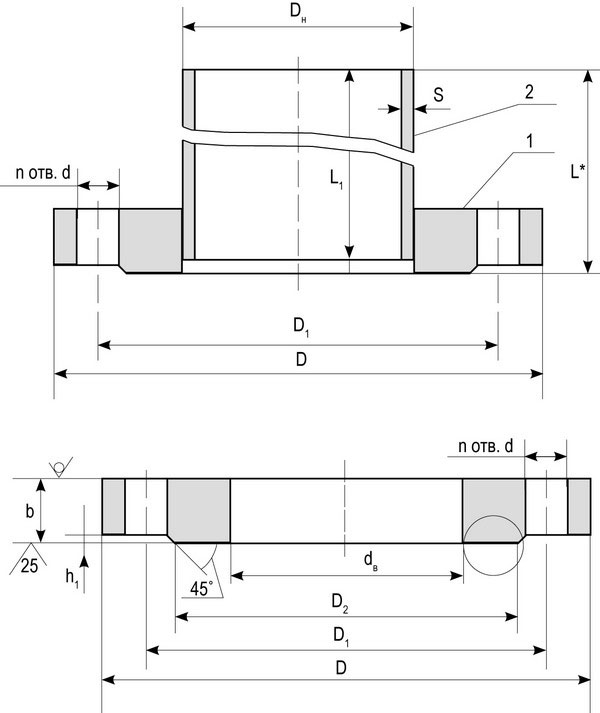

1 — фланец;

2 — патрубок;

D — диаметр наружный фланца;

D 1 — межосевое расстояние крепежных отверстий фланца;

D 2 — диаметр прижимной поверхности;

n — количество крепежных отверстий;

d в — внутренний диаметр фланца;

L 1 — длина патрубка;

D н — наружный диаметр патрубка;

b — толщина тела фланца;

n — количество крепежных отверстий;

d — диаметр крепежных отверстий;

L* — общая высота изделия;

L 1 — длина патрубка;

S — толщина стенки патрубка;

D н — наружный диаметр трубы;

h 1 — высота прижимной поверхности
