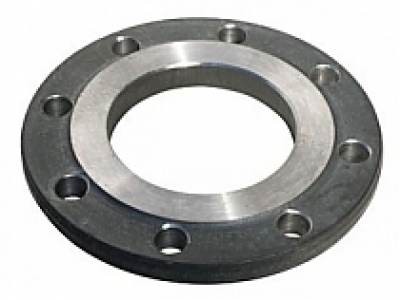

Прижимной фланец - фланец ПНД, самый распространенный способ соединения полиэтиленовых труб. Фланцы предназначены для установки в качестве соединительных элементов трубопровода по транспортировке воды, пара, масел, нефти и жидких неагрессивных нефтепродуктов. Необходимы для присоединения трубопроводной арматуры, соединения ПЭ труб с уже существующими металлическими трубопроводами, резервуарами и т.п. Обеспечивают герметичность и прочность конструкций.
Внутренний диаметр стального плоского фланца, изготовленного по ГОСТ 12820-80, растачивают до необходимого диаметра для насаживания его на полиэтиленовую втулку. Окончание втулки приваривают к окончанию полиэтиленовой трубы. При такой схеме присоединения межцентровое расстояние, количество и диаметр отверстий расточенных фланцев полностью совпадает с плоскими фланцами по ГОСТ 12820-80.
ТМЦ | Цена с НДС, за 1 шт | |
---|---|---|
Ру 10 | Ру 16 | |
Ду 20/25 (34) | 95 руб. | договор |
Ду 25/32 (42) | 105 руб. | договор |
Ду 32/40 (51) | 145 руб. | договор |
Ду 40/50 (62) | 195 руб. | договор |
Ду 50/63 (78) | 170 руб. | договор |
Ду 65/75 (92) | 270 руб. | договор |
Ду 80/90 (108) | 290 руб. | договор |
Ду 100/110 (128) | 330 руб. | договор |
Ду 100/125 (135) | 330 руб. | договор |
Ду 125/140 (158) | 500 руб. | договор |
Ду 150/160 (178) | 570 руб. | договор |
Ду 150/180 (188) | 570 руб. | договор |
Ду 200/200 (225) | 770 руб. | договор |
Ду 200/225 (238) | 770 руб. | договор |
Ду 250/250 (273) | 1 100 руб. | договор |
Ду 250/280 (294) | 1 100 руб. | договор |
Ду 300/315 (338) | 1 150 руб. | договор |
Ду 350/355 (376) | 1 450 руб. | договор |
Ду 400/400 (430) | 2 650 руб. | договор |
Ду 500/450 (517) | 4 550 руб. | договор |
Ду 500/500 (533) | 3 800 руб. | договор |
Ду 600/500 (618) | 5 700 руб. | договор |
Ду 600/630 (645) | 4 900 руб. | договор |
Ду 700/710 (740) | 7 500 руб. | договор |
Ду 800/800 (843) | 9 900 руб. | договор |
Ду 900/900 (947) | 11 350 руб. | договор |
Ду 1000/1000 (1050) | 15 500 руб. | - |
Ду 1200/1200 (1260) | 17 500 руб. | - |

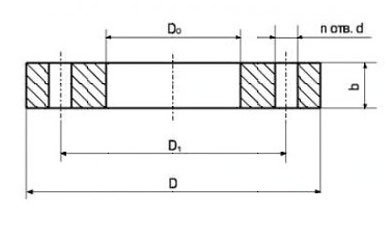

PN, МПа | Dn, мм | D, мм | D1, мм | dв, мм | dxn, мм | Толщина b, мм | Кол-во отв. шт. | Масса, кг. |
---|---|---|---|---|---|---|---|---|
10 | 20 | 105 | 75 | 36 | 14 | 12 | 4 | 0.669 |
10 | 25 | 115 | 85 | 43 | 14 | 12 | 4 | 0.787 |
10 | 32 | 135 | 100 | 51 | 18 | 14 | 4 | 1.23 |
10 | 40 | 145 | 110 | 61 | 18 | 15 | 4 | 1.46 |
10 | 50 | 160 | 125 | 73 | 18 | 15 | 4 | 1.68 |
10 | 65 | 180 | 145 | 95 | 18 | 17 | 4 | 2.36 |
10 | 80 | 195 | 160 | 106 | 18 | 17 | 4 | 2.62 |
10 | 100 | 215 | 180 | 128 | 18 | 19 | 8 | 3.18 |
10 | 100 | 215 | 180 | 135 | 18 | 19 | 8 | 2.96 |
10 | 125 | 245 | 210 | 155 | 18 | 21 | 8 | 4.19 |
10 | 150 | 280 | 240 | 178 | 22 | 21 | 8 | 5.52 |
10 | 150 | 280 | 240 | 188 | 22 | 21 | 8 | 5.05 |
10 | 200 | 335 | 295 | 225 | 22 | 21 | 8 | 7.44 |
10 | 200 | 335 | 295 | 238 | 22 | 21 | 8 | 6.67 |
10 | 250 | 390 | 350 | 273 | 22 | 23 | 12 | 10.1 |
10 | 250 | 390 | 350 | 294 | 22 | 23 | 12 | 8.45 |
10 | 300 | 440 | 400 | 343 | 22 | 24 | 12 | 10.8 |
10 | 350 | 500 | 460 | 395 | 22 | 24 | 16 | 14.9 |
10 | 400 | 565 | 515 | 447 | 26 | 26 | 16 | 19.7 |
10 | 500 | 670 | 620 | 549 | 26 | 28 | 20 | 26 |
10 | 600 | 780 | 725 | 651 | 30 | 31 | 20 | 39.7 |
10 | 700 | 895 | 840 | 751 | 30 | 34 | 24 | 48.4 |
10 | 800 | 1010 | 950 | 851 | 33 | 37 | 24 | 64.3 |
10 | 900 | 1110 | 1050 | 947 | 33 | 40 | 28 | 74.8 |
10 | 1000 | 1220 | 1160 | 1050 | 33 | 43 | 28 | 93.8 |
10 | 1200 | 1455 | 1380 | 1260 | 39 | 51 | 32 | 151 |
16 | 50 | 160 | 125 | 73 | 18 | 19 | 4 | 2.13 |
16 | 80 | 195 | 160 | 106 | 18 | 21 | 4 | 3.23 |
16 | 100 | 215 | 180 | 128 | 18 | 23 | 8 | 3.85 |
16 | 150 | 280 | 240 | 178 | 22 | 25 | 8 | 6.58 |
16 | 150 | 280 | 240 | 188 | 22 | 25 | 8 | 7.81 |
16 | 250 | 405 | 355 | 273 | 26 | 28 | 12 | 14 |
16 | 300 | 460 | 410 | 343 | 26 | 28 | 12 | 15.3 |
16 | 350 | 520 | 470 | 395 | 26 | 30 | 16 | 22.88 |
Основное предназначение прижимных фланцев из углеродистой конструкционной стали 20- скрепления ПНД (полиэтиленовых) труб. Изготавливаются путем переточки фланца по ГОСТу 12820 под трубу нужного размера. Фланцы стальные для ПНД труб в большинстве случаев, применяются для соединений пластиковых трубопроводов со стальными, подключения к трубопроводной запорной арматуре, трубе промышленного оборудования. Производятся прижимные фланцы для трубопроводов с рабочим давлением 10 Мпа, 16 Мпа. Прижимные фланцы имеют хорошие эксплуатационные свойства: стойки к воздействию внешней среды и считаются лучшим решением для соединения полиэтиленовых труб.
Фланцы плоские применяются не только для соединения металлического трубопровода, но и для соединения полиэтиленовых труб. Фланец для ПНД труб – это плоский фланец по ГОСТ 12820-80, переточенный под диаметр пластиковых труб. Такие детали надеваются на полиэтиленовую втулку, окончание ПНД трубы приваривается к пластиковой втулке. Благодаря такому монтажу фланец прижимной наилучшим образом соединяется с трубой любого диаметра, подобное соединение обладает повышенной прочностью.
Прижимные фланцы достаточно легкие по весу, простые в монтаже и длительны в сроках службы.
