Энергоконтроль осуществляет продажу фланцев по ГОСТ 12821-80 из стали 15Х5М в СПб и Москве. Предлагаем широкий выбор диаметров от 15 мм до 1600 мм и давления (Ру) от 2,5 кгс/см2до 25 кгс/см2. Также возможно изготовление фланцев по Вашим чертежам.

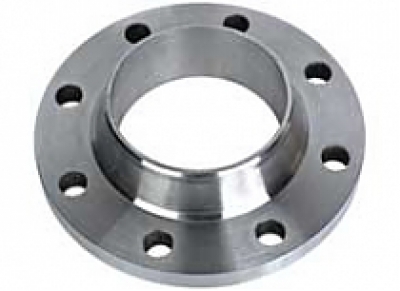

Фланцы воротниковые из стали 15Х5М имеют отличные жаропрочные свойства. Фланцы из низколегированной стали 15Х5М выдерживают высокие температуры рабочей среды 600-650°С. Сталь 15Х5М мартенситного класса обладает стойкостью к электрохимической коррозии. Фланцы сталь 15Х5М имеют большой срок службы - более 100000 часов. Для сварки таких изделий необходим прогрев и последующая термообработка.
Розничные цены на воротниковые фланцы ГОСТ 12821-80 сталь 15Х5М
| Ду, мм | Цена с НДС, за 1 шт | |
|---|---|---|
| Ру 100 | Ру 160 | |
| 15 / 21,6 | 1 038 | 1 140 |
| 20 / 26,9 | 1 800 | 2 928 |
| 25 / 33,7 | 3 456 | 3 120 |
| 32 / 42,4 | 3 780 | 3 840 |
| 40 / 48,3 | 4 944 | 4 344 |
| 50 / 57 | 6 240 | 4 980 |

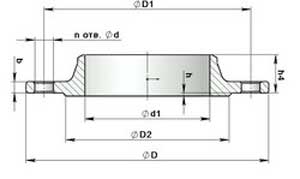

Технические характеристики фланцев стальных воротниковых
| PN, МПа | Dn, мм | D, мм | D1, мм | dв, мм | dxn, мм | Толщина b, мм | Кол-во отв. Шт | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 100 | 15 | 105 | 75 | 12 | 14 | 18 | 4 | 1.26 |
| 100 | 20 | 125 | 90 | 18 | 18 | 20 | 4 | 1.98 |
| 100 | 25 | 135 | 100 | 25 | 18 | 22 | 4 | 2.48 |
| 100 | 32 | 150 | 110 | 31 | 22 | 22 | 4 | 3.05 |
| 100 | 40 | 165 | 125 | 37 | 23 | 22 | 4 | 4.06 |
| 100 | 50 | 195 | 145 | 45 | 26 | 25 | 4 | 6.03 |
| 160 | 15 | 105 | 75 | 12 | 14 | 18 | 4 | 1.27 |
| 160 | 20 | 125 | 90 | 18 | 18 | 20 | 4 | 1.98 |
| 160 | 25 | 135 | 100 | 25 | 18 | 22 | 4 | 2.48 |
| 160 | 32 | 150 | 110 | 31 | 22 | 22 | 4 | 3.07 |
| 160 | 40 | 165 | 125 | 37 | 25 | 22 | 4 | 4.01 |
| 160 | 50 | 195 | 145 | 45 | 26 | 27 | 4 | 6.43 |
Фланцы стальные воротниковые представляют собой диск с отверстиями для болтов и шпилек и выступом с одной стороны, на профессиональном сленге называемым «юбкой». Фланцы является важным соединительным элементом, без них невозможна нормальная трубопроводов.
Фланец приварной встык регламентируется ГОСТ 12821-80, и имеет ряд конструктивных особенностей:
- Условный проход (Ду, DN) – внутренний диаметр трубы, к которому присоединяется фланец. Обозначается в миллиметрах.
- Рабочее давление (Ру, PN) – давление внутри трубопровода, которое способен выдержать фланец без разрушения и нарушения герметичности.
- Исполнения. В ГОСТе 12815-80 регламентируется исполнение фланцев от 1 до 9. Отличаются они внешними конструктивными особенностями (с шипом, в пазом и др.)
- Материал. Фланцы воротниковые гост 12821 80 производятся из различных видов сталей (сталь 20, сталь 09Г2С, сталь 12Х18Н10Т, сталь 15Х5М и другие). Каждая сталь имеет свои особенности (температура эксплуатации, срок службы, требования к сварке и другие). Марка стали значительно влияет на стоимость фланцев стальных.
Фланцы воротниковые ГОСТ 12821 80 – это незаменимый элемент при строительстве трубопроводов различного назначения. Применяются в нефтепроводах, водопроводах, теплопроводах, газопроводов.
