Фланцы воротниковые приварные ГОСТ 12821-80 сталь 09Г2С

Энергоконтроль осуществляет продажу фланцев по ГОСТ 12821-80 из стали 09Г2С в СПб и Москве. Предлагаем широкий выбор диаметров от 15 мм до 1600 мм и давления (Ру) от 2,5 кгс/см²до 25 кгс/см². Также возможно изготовление фланцев по Вашим чертежам.

Фланцы стальные приварные встык (воротниковые фланцы) предназначены для соединения трубопроводов на условное давление Ру от 0,1 МПа до 20 МПа (от 1кгс/см2 до 200 кгс/см2) и температуру среды от -70 °С до +450 °С.

Воротниковые фланцы сталь 09Г2С должны изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4 , 5, 6, 7 , 8, 9. Воротниковые фланцы на высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см2) не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

Цены на фланцы стальные воротниковые ГОСТ 12821-80 из стали 09Г2С

Ду, мм	Цена с НДС, за 1 шт
Ру 16	Ру 25	Ру 40	Ру 63
1-15	169 руб.		169 руб.
1-20	164 руб.		239 руб.
1-25	292 руб.		292 руб.
1-32	288 руб.		287 руб.
1-40	346 руб.		429 руб.
1-50	364 руб.		455 руб.
1-65	532 руб.	708 руб.	633 руб.
1-80	650 руб.	720 руб.	777 руб.
1-100	795 руб.		1 086 руб.	1 959 руб.
1-125	1 426 руб.		1 916 руб.
1-150	1 511 руб.	1 971 руб.	1 971 руб.
1-200	2 103 руб.	4 234 руб.	4 234 руб.
1-250	3 307 руб.		6 090 руб.
1-300	4 117 руб.	7 822 руб.	11 070 руб.
1-350	6 600 руб.
1-400	9 090 руб.		23 720 руб.
1-500	17 285 руб.		28 200 руб.
1-600	22 235 руб.

Технические характеристики фланцев стальных воротниковых

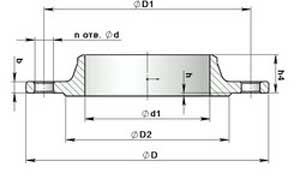

Фланец стальной воротниковый ГОСТ 12821-80

PN, МПа	Dn, мм	D, мм	D1, мм	dв, мм	dxn, мм	Толщина b, мм	Кол-во отв. Шт	Масса, кг
16	15	95	65	12	14	12	4	0.68
16	20	105	75	18	14	12	4	0.87
16	25	115	85	25	14	12	4	1.05
16	32	135	100	31	18	13	4	1.54
16	40	145	110	38	18	13	4	1.85
16	50	160	125	49	18	13	4	1.85
16	65	180	145	66	18	15	4	3.19
16	80	195	160	78	18	17	4	4.21
16	100	215	180	96	18	17	8	4.9
16	125	245	210	121	18	19	8	6.75
16	150	280	240	146	22	19	8	8.3
16	200	335	295	202	22	21	12	11.79
16	250	405	355	254	26	23	12	17.36
16	300	460	410	303	26	24	12	22.76
16	350	520	470	351	28	28	16	32.04
16	400	580	525	398	30	32	16	43
16	500	710	650	501	33	38	20	70.97
16	600	840	770	602	39	41	20	99.3
40	15	95	65	12	12	14	4	0.79
40	20	105	75	18	14	14	4	0.97
40	25	115	85	25	14	14	4	1.18
40	32	135	100	31	18	16	4	1.83
40	40	145	110	38	18	16	4	2.19
40	50	160	125	48	18	17	4	2.81
40	65	180	145	66	18	19	8	3.71
40	80	195	160	78	18	21	8	4.8
40	100	230	190	96	22	23	8	7.4
40	125	270	220	120	26	25	8	10
40	150	300	250	145	26	27	8	13.03
40	200	375	320	200	30	35	12	24.44
40	250	445	385	252	33	39	12	37.59
40	300	510	450	301	33	42	16	57.1
40	400	655	585	398	39	54	16	106.76
40	500	755	670	495	58	45	20	132.33
40	600	890	795	595	58	52	20	180.95
100	15	105	75	12	14	18	4	1.26
100	20	125	90	18	18	20	4	1.98
100	25	135	100	25	18	22	4	2.48
100	32	150	110	31	22	22	4	3.05
100	40	165	125	37	22	23	4	4.06
100	50	195	145	45	26	25	4	6.03
160	15	105	75	12	14	18	4	1.27
160	20	125	90	18	18	20	4	1.98
160	25	135	100	25	18	22	4	2.48
160	32	150	110	31	22	22	4	3.07
160	40	165	125	37	22	25	4	4.01
160	50	195	145	45	26	27	4	6.43

Фланцы воротниковые 09г2с (фланцы стальные приварные встык) – предназначены для надежного присоединения трубопроводов высокого давления к запорной арматуре, соединительным частям машин, приборов, патрубков, аппаратов и резервуаров.

Фланцы приварные ГОСТ бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего для изготовления фланцев воротниковых 09г2с используется первое исполнение, но при давлениях свыше 1,6 МПа или использовании агрессивных сред выбираются 2-9 исполнения.

Основные достоинства фланцев 09г2с:

Отличные технические характеристики;
Стойкость к внешним воздействиям;
Хорошие антикоррозийные свойства;
Небольшой вес;
Приемлемая стоимость.

Область применения нержавеющих воротниковых фланцев весьма разнообразна — они успешно используются в составе трубопроводных систем в химической, фармацевтической, пищевой промышленности, в трубопроводах общепромышленного назначения, водопроводных системах, канализации и т.д.
