Энергоконтроль осуществляет продажу фланцев по ГОСТ 12821-80 из стали 20 в СПб и Москве. Предлагаем широкий выбор диаметров от 15 мм до 1600 мм и давления (Ру) от 2,5 кгс/см2до 25 кгс/см2. Также возможно изготовление фланцев по Вашим чертежам.

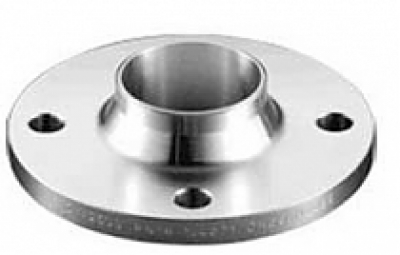

Фланцы воротниковые сталь 20 ГОСТ 12812-08 приварные встык применяются для строительства трубопроводов в энергетической, нефтяной, химической, газовой и других отраслях.
Благодаря конструкции фланцы воротниковые просты в монтаже на трубопровод. Фланцы воротниковые из стали 20 имеют хорошие характеристики свариваемости, не склонны к отпускной хрупкости.
Применяются изделия для соединения трубопроводов на условное давление от 0,1 МПа до 20 Мпа и t среды от -70 °С до +450 °С.
Ду, мм | Цена с НДС, за 1 шт | |||||
---|---|---|---|---|---|---|
Ру 6 | Ру 10 | Ру 16 | Ру 25 | Ру 40 | Ру 63 | |
15 / 21,6 | 75 руб. | 109 руб. | 117 руб. | 148 руб. | 130 руб. | 192 руб. |
20 / 26,9 | 99 руб. | 164 руб. | 147 руб. | 182 руб. | 169 руб. | 301 руб. |
25 / 33,7 | 143 руб. | 198 руб. | 175 руб. | 222 руб. | 198 руб. | 386 руб. |
32 / 42,4 | 190 руб. | 290 руб. | 261 руб. | 344 руб. | 306 руб. | 527 руб. |
40 / 48,3 | 256 руб. | 344 руб. | 264 руб. | 376 руб. | 318 руб. | 543 руб. |
50 / 57 | 227 руб. | 270 руб. | 331 руб. | 397 руб. | 402 руб. | 662 руб. |
65 / 76 | 291 руб. | 469 руб. | 463 руб. | 473 руб. | 473 руб. | 803 руб. |
80 / 89 | 409 руб. | 430 руб. | 539 руб. | 525 руб. | 614 руб. | 917 руб. |
100 / 108 | 496 руб. | 695 руб. | 614 руб. | 851 руб. | 936 руб. | 1 370 руб. |
125 / 133 | 690 руб. | 993 руб. | 846 руб. | 1 229 руб. | 1 285 руб. | 2 174 руб. |
150 / 159 | 794 руб. | 1 209 руб. | 1 040 руб. | 1 597 руб. | 1 654 руб. | 3 119 руб. |
200 / 219 | 1 238 руб. | 1 503 руб. | 1 512 руб. | 2 240 руб. | 3 119 руб. | 4 536 руб. |
250 / 273 | 1 626 руб. | 1 956 руб. | 2 221 руб. | 3 119 руб. | 4 820 руб. | 6 143 руб. |
300 / 325 | 2 192 руб. | 2 485 руб. | 2 882 руб. | 4 253 руб. | 7 277 руб. | 8 222 руб. |
350 / 377 | 2 676 руб. | 3 208 руб. | 4 338 руб. | 6 284 руб. | 9 431 руб. | 14 929 руб. |
400 / 426 | 3 107 руб. | 4 111 руб. | 5 859 руб. | 8 741 руб. | 14 364 руб. | 19 751 руб. |
450 / 480 | 3 811 руб. | 5 041 руб. | договор. | договор. | договор. | договор. |
500 / 530 | 3 969 руб. | 5 377 руб. | 9 639 руб. | 12 049 руб. | 17 861 руб. | договор. |
600 / 630 | 5 772 руб. | 7 040 руб. | 13 561 руб. | 16 868 руб. | 24 476 руб. | договор. |
700 / 720 | 7 790 руб. | 9 877 руб. | 15 687 руб. | 29 010 руб. | договор. | договор. |
800 / 820 | 9 876 руб. | 13 419 руб. | 18 806 руб. | 29 768 руб. | договор. | договор. |
900 / 920 | 12 552 руб. | 19 361 руб. | 29 663 руб. | договор. | договор. | договор. |
1000/1020 | 13 815 руб. | 18 900 руб. | 30 240 руб. | 50 085 руб. | договор. | договор. |
1200/1220 | 20 942 руб. | 31 658 руб. | 45 455 руб. | договор. | договор. | договор. |

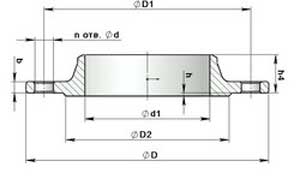

PN, МПа | Dn, мм | D, мм | D1, мм | dв, мм | dxn, мм | Толщина b, мм | Кол-во отв. Шт | Масса, кг |
---|---|---|---|---|---|---|---|---|
6 | 50 | 140 | 110 | 49 | 14 | 12 | 4 | 1.53 |
6 | 65 | 160 | 130 | 66 | 14 | 12 | 4 | 1.97 |
6 | 80 | 185 | 150 | 78 | 18 | 13 | 4 | 2.76 |
6 | 100 | 205 | 170 | 96 | 18 | 13 | 4 | 3.35 |
6 | 125 | 235 | 200 | 121 | 18 | 15 | 8 | 4.66 |
6 | 150 | 260 | 225 | 146 | 18 | 15 | 8 | 5.37 |
6 | 200 | 315 | 280 | 202 | 18 | 17 | 8 | 8.37 |
6 | 250 | 370 | 335 | 254 | 18 | 18 | 12 | 10.99 |
6 | 300 | 435 | 395 | 303 | 22 | 18 | 12 | 14.82 |
6 | 350 | 485 | 445 | 351 | 22 | 18 | 12 | 17.69 |
6 | 400 | 535 | 495 | 398 | 22 | 18 | 16 | 20.55 |
6 | 500 | 640 | 600 | 501 | 22 | 19 | 20 | 26.63 |
6 | 600 | 755 | 705 | 602 | 26 | 19 | 20 | 26.63 |
6 | 700 | 860 | 810 | 692 | 26 | 19 | 24 | 44.31 |
6 | 800 | 975 | 920 | 792 | 30 | 19 | 24 | 56.17 |
6 | 900 | 1075 | 1020 | 892 | 30 | 21 | 24 | 66.79 |
6 | 1000 | 1175 | 1120 | 992 | 30 | 21 | 28 | 73.51 |
6 | 1200 | 1400 | 1340 | 1192 | 33 | 23 | 32 | 111.43 |
6 | 1400 | 1620 | 1560 | 1392 | 33 | 27 | 36 | 156.58 |
6 | 1600 | 1820 | 1760 | 1592 | 33 | 32 | 40 | 218.57 |
10 | 50 | 160 | 125 | 49 | 18 | 13 | 4 | 2.26 |
10 | 65 | 180 | 145 | 66 | 18 | 15 | 4 | 3.17 |
10 | 80 | 195 | 160 | 78 | 18 | 15 | 4 | 3.67 |
10 | 100 | 215 | 180 | 96 | 18 | 17 | 8 | 4.7 |
10 | 125 | 245 | 210 | 121 | 18 | 19 | 8 | 6.71 |
10 | 150 | 280 | 240 | 146 | 22 | 19 | 8 | 8.17 |
10 | 200 | 335 | 295 | 202 | 22 | 19 | 8 | 11.35 |
10 | 250 | 390 | 350 | 254 | 22 | 21 | 12 | 14.64 |
10 | 300 | 440 | 400 | 303 | 22 | 22 | 12 | 18.66 |
10 | 350 | 500 | 460 | 351 | 22 | 22 | 16 | 24 |
10 | 400 | 565 | 515 | 398 | 26 | 22 | 16 | 30 |
10 | 500 | 670 | 620 | 501 | 26 | 24 | 20 | 39.2 |
10 | 600 | 780 | 725 | 602 | 30 | 24 | 20 | 48.8 |
10 | 700 | 895 | 840 | 692 | 30 | 25 | 24 | 65.26 |
10 | 800 | 1010 | 950 | 792 | 33 | 27 | 24 | 87.24 |
10 | 900 | 1110 | 1050 | 892 | 33 | 29 | 28 | 103.02 |
10 | 1000 | 1220 | 1160 | 992 | 33 | 29 | 28 | 119.19 |
10 | 1200 | 1455 | 1380 | 1192 | 39 | 33 | 32 | 179.91 |
16 | 15 | 95 | 65 | 12 | 14 | 12 | 4 | 0.68 |
16 | 20 | 105 | 75 | 18 | 14 | 12 | 4 | 0.87 |
16 | 25 | 115 | 85 | 25 | 14 | 12 | 4 | 1.05 |
16 | 32 | 135 | 100 | 31 | 18 | 13 | 4 | 1.54 |
16 | 40 | 145 | 110 | 38 | 18 | 13 | 4 | 1.85 |
16 | 50 | 160 | 125 | 49 | 18 | 13 | 4 | 2.28 |
16 | 65 | 180 | 145 | 66 | 18 | 15 | 4 | 3.19 |
16 | 80 | 195 | 160 | 78 | 18 | 17 | 4 | 4.21 |
16 | 100 | 215 | 180 | 96 | 18 | 17 | 8 | 4.9 |
16 | 125 | 245 | 210 | 121 | 18 | 19 | 8 | 6.75 |
16 | 150 | 280 | 240 | 146 | 22 | 19 | 8 | 8.3 |
16 | 200 | 335 | 295 | 202 | 22 | 21 | 12 | 11.79 |
16 | 250 | 405 | 355 | 254 | 26 | 23 | 12 | 17.36 |
16 | 300 | 460 | 410 | 303 | 26 | 24 | 12 | 22.76 |
16 | 350 | 520 | 470 | 351 | 26 | 28 | 16 | 32.04 |
16 | 400 | 580 | 525 | 398 | 30 | 32 | 16 | 43 |
16 | 500 | 710 | 650 | 501 | 33 | 38 | 20 | 70.97 |
16 | 600 | 840 | 770 | 602 | 39 | 41 | 20 | 99.3 |
16 | 700 | 910 | 840 | 692 | 39 | 43 | 24 | 105.9 |
16 | 800 | 1020 | 950 | 792 | 39 | 45 | 24 | 130.57 |
16 | 900 | 1120 | 1050 | 892 | 39 | 47 | 28 | 157.83 |
16 | 1000 | 1255 | 1170 | 992 | 45 | 49 | 28 | 203.9 |
16 | 1200 | 1485 | 1380 | 1192 | 52 | 51 | 32 | 284.94 |
25 | 15 | 95 | 65 | 12 | 14 | 14 | 4 | 0.79 |
25 | 20 | 105 | 75 | 18 | 14 | 14 | 4 | 0.97 |
25 | 25 | 115 | 85 | 25 | 14 | 14 | 4 | 1.18 |
25 | 32 | 135 | 100 | 31 | 18 | 16 | 4 | 1.83 |
25 | 40 | 145 | 110 | 38 | 18 | 16 | 4 | 2.19 |
25 | 50 | 160 | 125 | 49 | 18 | 17 | 4 | 2.78 |
25 | 65 | 180 | 145 | 66 | 18 | 19 | 8 | 3.71 |
25 | 80 | 195 | 160 | 78 | 18 | 19 | 8 | 4.44 |
25 | 100 | 230 | 190 | 96 | 22 | 21 | 8 | 6.51 |
25 | 125 | 270 | 220 | 121 | 26 | 23 | 8 | 9.41 |
25 | 150 | 300 | 250 | 146 | 26 | 25 | 8 | 12.52 |
25 | 200 | 360 | 310 | 202 | 26 | 27 | 12 | 17.44 |
25 | 250 | 425 | 370 | 254 | 30 | 29 | 12 | 24.4 |
25 | 300 | 485 | 430 | 303 | 30 | 32 | 16 | 33.29 |
25 | 350 | 550 | 490 | 351 | 33 | 36 | 16 | 46.57 |
25 | 400 | 610 | 550 | 398 | 33 | 40 | 16 | 64.81 |
25 | 500 | 730 | 660 | 500 | 39 | 44 | 20 | 88.91 |
25 | 600 | 840 | 770 | 600 | 39 | 49 | 20 | 123.7 |
25 | 700 | 960 | 875 | 690 | 45 | 53 | 24 | 166.81 |
25 | 800 | 1075 | 990 | 790 | 45 | 55 | 24 | 213.9 |
40 | 20 | 105 | 75 | 18 | 14 | 14 | 4 | 0.97 |
40 | 25 | 115 | 85 | 25 | 14 | 14 | 4 | 1.18 |
40 | 32 | 135 | 100 | 31 | 18 | 16 | 4 | 1.83 |
40 | 40 | 145 | 110 | 38 | 18 | 16 | 4 | 2.19 |
40 | 50 | 160 | 125 | 48 | 18 | 17 | 4 | 2.81 |
40 | 65 | 180 | 145 | 66 | 18 | 19 | 8 | 3.71 |
40 | 80 | 195 | 160 | 78 | 18 | 21 | 8 | 4.8 |
40 | 100 | 230 | 190 | 96 | 22 | 23 | 8 | 7.4 |
40 | 125 | 270 | 220 | 120 | 26 | 25 | 8 | 10 |
40 | 150 | 300 | 250 | 145 | 26 | 27 | 8 | 13.03 |
40 | 200 | 375 | 320 | 200 | 30 | 35 | 12 | 24.44 |
40 | 250 | 445 | 385 | 252 | 33 | 39 | 12 | 37.59 |
40 | 300 | 510 | 450 | 301 | 33 | 42 | 16 | 57.1 |
40 | 350 | 570 | 510 | 351 | 33 | 48 | 16 | 70.34 |
40 | 400 | 655 | 585 | 398 | 39 | 54 | 16 | 106.76 |
63 | 15 | 105 | 75 | 12 | 14 | 16 | 4 | 1.15 |
63 | 25 | 135 | 100 | 25 | 18 | 20 | 4 | 2.3 |
63 | 32 | 150 | 110 | 31 | 22 | 21 | 4 | 2.94 |
63 | 40 | 165 | 125 | 37 | 22 | 21 | 4 | 3.75 |
63 | 50 | 175 | 135 | 47 | 22 | 23 | 4 | 4.63 |
63 | 65 | 200 | 160 | 64 | 22 | 25 | 8 | 6.29 |
63 | 80 | 210 | 170 | 77 | 22 | 27 | 8 | 7.22 |
63 | 100 | 250 | 200 | 926 | 29 | 8 | 10.71 | |
63 | 125 | 295 | 240 | 118 | 30 | 33 | 8 | 17.13 |
63 | 150 | 340 | 280 | 142 | 33 | 35 | 8 | 24.6 |
63 | 200 | 405 | 345 | 198 | 33 | 41 | 12 | 36.6 |
63 | 250 | 470 | 400 | 246 | 39 | 45 | 12 | 50.89 |
63 | 300 | 530 | 460 | 294 | 39 | 50 | 16 | 68.15 |
100 | 15 | 105 | 75 | 12 | 14 | 18 | 4 | 1.26 |
100 | 20 | 125 | 90 | 18 | 18 | 20 | 4 | 1.98 |
100 | 25 | 135 | 100 | 25 | 18 | 22 | 4 | 2.48 |
100 | 32 | 150 | 110 | 31 | 22 | 22 | 4 | 3.05 |
100 | 40 | 165 | 125 | 37 | 22 | 23 | 4 | 4.06 |
100 | 50 | 195 | 145 | 45 | 26 | 25 | 4 | 6.03 |
160 | 15 | 105 | 75 | 12 | 14 | 18 | 4 | 1.27 |
160 | 20 | 125 | 90 | 18 | 18 | 20 | 4 | 1.98 |
160 | 25 | 135 | 100 | 25 | 18 | 22 | 4 | 2.48 |
160 | 32 | 150 | 110 | 31 | 22 | 22 | 4 | 3.07 |
160 | 40 | 165 | 125 | 37 | 22 | 25 | 4 | 4.01 |
160 | 50 | 195 | 145 | 45 | 26 | 27 | 4 | 6.43 |
Для соединения арматуры с трубопроводами, отдельных участков трубопроводов между собой, а также для присоединения трубопроводов к различному оборудованию используются фланцы стальные воротниковые приварные , они же фланцы с соединительным выступом. Свое название стальные воротниковые фланцы получили по причине того, что они имеют выступ, называемый в народе воротником. Именно он обеспечивает герметичность и прочность всей конструкции.
Применение фланцев с соединительным выступом делает возможным аккуратное разъединение частей трубопровода без осуществления обрезки трубы при необходимости демонтажа или реконструкции отдельных элементов трубопровода. Таким образом, такой тип соединения считается многоразовым.
Фланец 12821 способен эффективно работать при давлении до 16 МПА и температуре среды от минус 30 до плюс 300 градусов. Так как условия работы для этих фланцев более жесткие, то и сфера их применения более широкая – предприятия нефтегазовой отрасли, нефтепереработки, металлургии, нефтехимии, водоснабжения, топливно-энергетического комплекса, строительные и монтажные организации.
