Энергоконтроль осуществляет продажу фланцев по ГОСТ 33259-2015 из стали 09Г2С в СПб и Москве. Предлагаем широкий выбор диаметров от 15 мм до 1600 мм и давления (Ру) от 2,5 кгс/см2до 25 кгс/см2. Также возможно изготовление фланцев по Вашим чертежам.

Фланцы стальные приварные встык (воротниковые фланцы) предназначены для соединения трубопроводов на условное давление Ру от 0,1 МПа до 20 МПа (от 1кгс/см2 до 200 кгс/см2) и температуру среды от -70 °С до +450 °С.

Воротниковые фланцы сталь 09Г2С должны изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4 , 5, 6, 7 , 8, 9. Воротниковые фланцы на высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см2) не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 33259-2015. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 33259-2015.

Цены на фланцы стальные воротниковые ГОСТ 33259-2015 из стали 09Г2С

Ду, мм Цена с НДС, за 1 шт
Ру 16 Ру 25 Ру 40 Ру 63
1-15 169 руб. 169 руб.
1-20 164 руб. 239 руб.
1-25 292 руб. 292 руб.
1-32 288 руб. 287 руб.
1-40 346 руб. 429 руб.
1-50 364 руб. 455 руб.
1-65 532 руб. 708 руб. 633 руб.
1-80 650 руб. 720 руб. 777 руб.
1-100 795 руб. 1 086 руб. 1 959 руб.
1-125 1 426 руб. 1 916 руб.
1-150 1 511 руб. 1 971 руб. 1 971 руб.
1-200 2 103 руб. 4 234 руб. 4 234 руб.
1-250 3 307 руб. 6 090 руб.
1-300 4 117 руб. 7 822 руб. 11 070 руб.
1-350 6 600 руб.
1-400 9 090 руб. 23 720 руб.
1-500 17 285 руб. 28 200 руб.
1-600 22 235 руб.

Технические характеристики фланцев стальных воротниковых

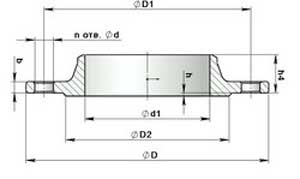

Фланец стальной воротниковый ГОСТ 12821-80
PN, МПа Dn, мм D, мм D1, мм dв, мм dxn, мм Толщина b, мм Кол-во отв. Шт Масса, кг
16 15 95 65 12 14 12 4 0.68
16 20 105 75 18 14 12 4 0.87
16 25 115 85 25 14 12 4 1.05
16 32 135 100 31 18 13 4 1.54
16 40 145 110 38 18 13 4 1.85
16 50 160 125 49 18 13 4 1.85
16 65 180 145 66 18 15 4 3.19
16 80 195 160 78 18 17 4 4.21
16 100 215 180 96 18 17 8 4.9
16 125 245 210 121 18 19 8 6.75
16 150 280 240 146 22 19 8 8.3
16 200 335 295 202 22 21 12 11.79
16 250 405 355 254 26 23 12 17.36
16 300 460 410 303 26 24 12 22.76
16 350 520 470 351 28 28 16 32.04
16 400 580 525 398 30 32 16 43
16 500 710 650 501 33 38 20 70.97
16 600 840 770 602 39 41 20 99.3
40 15 95 65 12 12 14 4 0.79
40 20 105 75 18 14 14 4 0.97
40 25 115 85 25 14 14 4 1.18
40 32 135 100 31 18 16 4 1.83
40 40 145 110 38 18 16 4 2.19
40 50 160 125 48 18 17 4 2.81
40 65 180 145 66 18 19 8 3.71
40 80 195 160 78 18 21 8 4.8
40 100 230 190 96 22 23 8 7.4
40 125 270 220 120 26 25 8 10
40 150 300 250 145 26 27 8 13.03
40 200 375 320 200 30 35 12 24.44
40 250 445 385 252 33 39 12 37.59
40 300 510 450 301 33 42 16 57.1
40 400 655 585 398 39 54 16 106.76
40 500 755 670 495 58 45 20 132.33
40 600 890 795 595 58 52 20 180.95
100 15 105 75 12 14 18 4 1.26
100 20 125 90 18 18 20 4 1.98
100 25 135 100 25 18 22 4 2.48
100 32 150 110 31 22 22 4 3.05
100 40 165 125 37 22 23 4 4.06
100 50 195 145 45 26 25 4 6.03
160 15 105 75 12 14 18 4 1.27
160 20 125 90 18 18 20 4 1.98
160 25 135 100 25 18 22 4 2.48
160 32 150 110 31 22 22 4 3.07
160 40 165 125 37 22 25 4 4.01
160 50 195 145 45 26 27 4 6.43

Фланцы воротниковые 09г2с (фланцы стальные приварные встык) – предназначены для надежного присоединения трубопроводов высокого давления к запорной арматуре, соединительным частям машин, приборов, патрубков, аппаратов и резервуаров.

Фланцы приварные ГОСТ бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего для изготовления фланцев воротниковых 09г2с используется первое исполнение, но при давлениях свыше 1,6 МПа или использовании агрессивных сред выбираются 2-9 исполнения.

Основные достоинства фланцев 09г2с:

  • Отличные технические характеристики;
  • Стойкость к внешним воздействиям;
  • Хорошие антикоррозийные свойства;
  • Небольшой вес;
  • Приемлемая стоимость.

Область применения нержавеющих воротниковых фланцев весьма разнообразна — они успешно используются в составе трубопроводных систем в химической, фармацевтической, пищевой промышленности, в трубопроводах общепромышленного назначения, водопроводных системах, канализации и т.д.
