Энергоконтроль осуществляет продажу фланцев по ГОСТ 33259-2015 из стали 20 в СПб и Москве. Предлагаем широкий выбор диаметров от 15 мм до 1600 мм и давления (Ру) от 2,5 кгс/см2до 25 кгс/см2. Также возможно изготовление фланцев по Вашим чертежам.

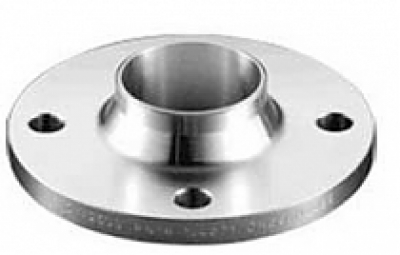

Фланцы воротниковые сталь 20 ГОСТ 33259-2015 приварные встык применяются для строительства трубопроводов в энергетической, нефтяной, химической, газовой и других отраслях.
Благодаря конструкции фланцы воротниковые просты в монтаже на трубопровод. Фланцы воротниковые из стали 20 имеют хорошие характеристики свариваемости, не склонны к отпускной хрупкости.
Применяются изделия для соединения трубопроводов на условное давление от 0,1 МПа до 20 Мпа и t среды от -70 °С до +450 °С.
Ду, мм | Цена с НДС, за 1 шт | |||||
---|---|---|---|---|---|---|
Ру 6 | Ру 10 | Ру 16 | Ру 25 | Ру 40 | Ру 63 | |
15 | 75 руб. | 109 руб. | 117 руб. | 148 руб. | 130 руб. | 192 руб. |
20 | 99 руб. | 164 руб. | 147 руб. | 182 руб. | 169 руб. | 301 руб. |
25 | 143 руб. | 198 руб. | 175 руб. | 222 руб. | 198 руб. | 386 руб. |
32 | 190 руб. | 290 руб. | 261 руб. | 344 руб. | 306 руб. | 527 руб. |
40 | 256 руб. | 344 руб. | 264 руб. | 376 руб. | 318 руб. | 543 руб. |
50 | 227 руб. | 270 руб. | 331 руб. | 397 руб. | 402 руб. | 662 руб. |
65 | 291 руб. | 469 руб. | 463 руб. | 473 руб. | 473 руб. | 803 руб. |
80 | 409 руб. | 430 руб. | 539 руб. | 525 руб. | 614 руб. | 917 руб. |
100 | 496 руб. | 695 руб. | 614 руб. | 851 руб. | 936 руб. | 1 370 руб. |
125 | 690 руб. | 993 руб. | 846 руб. | 1 229 руб. | 1 285 руб. | 2 174 руб. |
150 | 794 руб. | 1 209 руб. | 1 040 руб. | 1 597 руб. | 1 654 руб. | 3 119 руб. |
200 | 1 238 руб. | 1 503 руб. | 1 512 руб. | 2 240 руб. | 3 119 руб. | 4 536 руб. |
250 | 1 626 руб. | 1 956 руб. | 2 221 руб. | 3 119 руб. | 4 820 руб. | 6 143 руб. |
300 | 2 192 руб. | 2 485 руб. | 2 882 руб. | 4 253 руб. | 7 277 руб. | 8 222 руб. |
350 | 2 676 руб. | 3 208 руб. | 4 338 руб. | 6 284 руб. | 9 431 руб. | 14 929 руб. |
400 | 3 107 руб. | 4 111 руб. | 5 859 руб. | 8 741 руб. | 14 364 руб. | 19 751 руб. |
450 | 3 811 руб. | 5 041 руб. | 3 969 руб. | 5 377 руб. | 9 639 руб. | 12 049 руб. |
500 | 17 861 руб. | 5 772 руб. | 7 040 руб. | 13 561 руб. | 16 868 руб. | 24 476 руб. |
700 | 7 790 руб. | 9 877 руб. | 15 687 руб. | 29 010 руб. | договор. | договор. |
800 | 9 876 руб. | 13 419 руб. | 18 806 руб. | 29 768 руб. | договор. | договор. |
900 | 12 552 руб. | 19 361 руб. | 29 663 руб. | договор. | договор. | договор. |
1000 | 13 815 руб. | 18 900 руб. | 30 240 руб. | 50 085 руб. | договор. | договор. |
1200 | 20 942 руб. | 31 658 руб. | 45 455 руб. | договор. | договор. | договор. |

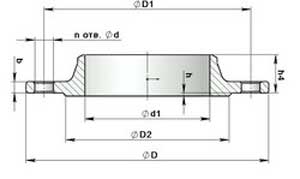

PN, МПа | Dn, мм | D, мм | D1, мм | dв, мм | dxn, мм | Толщина b, мм | Кол-во отв. Шт | Масса, кг |
---|---|---|---|---|---|---|---|---|
6 | 50 | 140 | 110 | 49 | 14 | 12 | 4 | 1.53 |
6 | 65 | 160 | 130 | 66 | 14 | 12 | 4 | 1.97 |
6 | 80 | 185 | 150 | 78 | 18 | 13 | 4 | 2.76 |
6 | 100 | 205 | 170 | 96 | 18 | 13 | 4 | 3.35 |
6 | 125 | 235 | 200 | 121 | 18 | 15 | 8 | 4.66 |
6 | 150 | 260 | 225 | 146 | 18 | 15 | 8 | 5.37 |
6 | 200 | 315 | 280 | 202 | 18 | 17 | 8 | 8.37 |
6 | 250 | 370 | 335 | 254 | 18 | 18 | 12 | 10.99 |
6 | 300 | 435 | 395 | 303 | 22 | 18 | 12 | 14.82 |
6 | 350 | 485 | 445 | 351 | 22 | 18 | 12 | 17.69 |
6 | 400 | 535 | 495 | 398 | 22 | 18 | 16 | 20.55 |
6 | 500 | 640 | 600 | 501 | 22 | 19 | 20 | 26.63 |
6 | 600 | 755 | 705 | 602 | 26 | 19 | 20 | 26.63 |
6 | 700 | 860 | 810 | 692 | 26 | 19 | 24 | 44.31 |
6 | 800 | 975 | 920 | 792 | 30 | 19 | 24 | 56.17 |
6 | 900 | 1075 | 1020 | 892 | 30 | 21 | 24 | 66.79 |
6 | 1000 | 1175 | 1120 | 992 | 30 | 21 | 28 | 73.51 |
6 | 1200 | 1400 | 1340 | 1192 | 33 | 23 | 32 | 111.43 |
6 | 1400 | 1620 | 1560 | 1392 | 33 | 27 | 36 | 156.58 |
6 | 1600 | 1820 | 1760 | 1592 | 33 | 32 | 40 | 218.57 |
10 | 50 | 160 | 125 | 49 | 18 | 13 | 4 | 2.26 |
10 | 65 | 180 | 145 | 66 | 18 | 15 | 4 | 3.17 |
10 | 80 | 195 | 160 | 78 | 18 | 15 | 4 | 3.67 |
10 | 100 | 215 | 180 | 96 | 18 | 17 | 8 | 4.7 |
10 | 125 | 245 | 210 | 121 | 18 | 19 | 8 | 6.71 |
10 | 150 | 280 | 240 | 146 | 22 | 19 | 8 | 8.17 |
10 | 200 | 335 | 295 | 202 | 22 | 19 | 8 | 11.35 |
10 | 250 | 390 | 350 | 254 | 22 | 21 | 12 | 14.64 |
10 | 300 | 440 | 400 | 303 | 22 | 22 | 12 | 18.66 |
10 | 350 | 500 | 460 | 351 | 22 | 22 | 16 | 24 |
10 | 400 | 565 | 515 | 398 | 26 | 22 | 16 | 30 |
10 | 500 | 670 | 620 | 501 | 26 | 24 | 20 | 39.2 |
10 | 600 | 780 | 725 | 602 | 30 | 24 | 20 | 48.8 |
10 | 700 | 895 | 840 | 692 | 30 | 25 | 24 | 65.26 |
10 | 800 | 1010 | 950 | 792 | 33 | 27 | 24 | 87.24 |
10 | 900 | 1110 | 1050 | 892 | 33 | 29 | 28 | 103.02 |
10 | 1000 | 1220 | 1160 | 992 | 33 | 29 | 28 | 119.19 |
10 | 1200 | 1455 | 1380 | 1192 | 39 | 33 | 32 | 179.91 |
16 | 15 | 95 | 65 | 12 | 14 | 12 | 4 | 0.68 |
16 | 20 | 105 | 75 | 18 | 14 | 12 | 4 | 0.87 |
16 | 25 | 115 | 85 | 25 | 14 | 12 | 4 | 1.05 |
16 | 32 | 135 | 100 | 31 | 18 | 13 | 4 | 1.54 |
16 | 40 | 145 | 110 | 38 | 18 | 13 | 4 | 1.85 |
16 | 50 | 160 | 125 | 49 | 18 | 13 | 4 | 2.28 |
16 | 65 | 180 | 145 | 66 | 18 | 15 | 4 | 3.19 |
16 | 80 | 195 | 160 | 78 | 18 | 17 | 4 | 4.21 |
16 | 100 | 215 | 180 | 96 | 18 | 17 | 8 | 4.9 |
16 | 125 | 245 | 210 | 121 | 18 | 19 | 8 | 6.75 |
16 | 150 | 280 | 240 | 146 | 22 | 19 | 8 | 8.3 |
16 | 200 | 335 | 295 | 202 | 22 | 21 | 12 | 11.79 |
16 | 250 | 405 | 355 | 254 | 26 | 23 | 12 | 17.36 |
16 | 300 | 460 | 410 | 303 | 26 | 24 | 12 | 22.76 |
16 | 350 | 520 | 470 | 351 | 26 | 28 | 16 | 32.04 |
16 | 400 | 580 | 525 | 398 | 30 | 32 | 16 | 43 |
16 | 500 | 710 | 650 | 501 | 33 | 38 | 20 | 70.97 |
16 | 600 | 840 | 770 | 602 | 39 | 41 | 20 | 99.3 |
16 | 700 | 910 | 840 | 692 | 39 | 43 | 24 | 105.9 |
16 | 800 | 1020 | 950 | 792 | 39 | 45 | 24 | 130.57 |
16 | 900 | 1120 | 1050 | 892 | 39 | 47 | 28 | 157.83 |
16 | 1000 | 1255 | 1170 | 992 | 45 | 49 | 28 | 203.9 |
16 | 1200 | 1485 | 1380 | 1192 | 52 | 51 | 32 | 284.94 |
25 | 15 | 95 | 65 | 12 | 14 | 14 | 4 | 0.79 |
25 | 20 | 105 | 75 | 18 | 14 | 14 | 4 | 0.97 |
25 | 25 | 115 | 85 | 25 | 14 | 14 | 4 | 1.18 |
25 | 32 | 135 | 100 | 31 | 18 | 16 | 4 | 1.83 |
25 | 40 | 145 | 110 | 38 | 18 | 16 | 4 | 2.19 |
25 | 50 | 160 | 125 | 49 | 18 | 17 | 4 | 2.78 |
25 | 65 | 180 | 145 | 66 | 18 | 19 | 8 | 3.71 |
25 | 80 | 195 | 160 | 78 | 18 | 19 | 8 | 4.44 |
25 | 100 | 230 | 190 | 96 | 22 | 21 | 8 | 6.51 |
25 | 125 | 270 | 220 | 121 | 26 | 23 | 8 | 9.41 |
25 | 150 | 300 | 250 | 146 | 26 | 25 | 8 | 12.52 |
25 | 200 | 360 | 310 | 202 | 26 | 27 | 12 | 17.44 |
25 | 250 | 425 | 370 | 254 | 30 | 29 | 12 | 24.4 |
25 | 300 | 485 | 430 | 303 | 30 | 32 | 16 | 33.29 |
25 | 350 | 550 | 490 | 351 | 33 | 36 | 16 | 46.57 |
25 | 400 | 610 | 550 | 398 | 33 | 40 | 16 | 64.81 |
25 | 500 | 730 | 660 | 500 | 39 | 44 | 20 | 88.91 |
25 | 600 | 840 | 770 | 600 | 39 | 49 | 20 | 123.7 |
25 | 700 | 960 | 875 | 690 | 45 | 53 | 24 | 166.81 |
25 | 800 | 1075 | 990 | 790 | 45 | 55 | 24 | 213.9 |
40 | 20 | 105 | 75 | 18 | 14 | 14 | 4 | 0.97 |
40 | 25 | 115 | 85 | 25 | 14 | 14 | 4 | 1.18 |
40 | 32 | 135 | 100 | 31 | 18 | 16 | 4 | 1.83 |
40 | 40 | 145 | 110 | 38 | 18 | 16 | 4 | 2.19 |
40 | 50 | 160 | 125 | 48 | 18 | 17 | 4 | 2.81 |
40 | 65 | 180 | 145 | 66 | 18 | 19 | 8 | 3.71 |
40 | 80 | 195 | 160 | 78 | 18 | 21 | 8 | 4.8 |
40 | 100 | 230 | 190 | 96 | 22 | 23 | 8 | 7.4 |
40 | 125 | 270 | 220 | 120 | 26 | 25 | 8 | 10 |
40 | 150 | 300 | 250 | 145 | 26 | 27 | 8 | 13.03 |
40 | 200 | 375 | 320 | 200 | 30 | 35 | 12 | 24.44 |
40 | 250 | 445 | 385 | 252 | 33 | 39 | 12 | 37.59 |
40 | 300 | 510 | 450 | 301 | 33 | 42 | 16 | 57.1 |
40 | 350 | 570 | 510 | 351 | 33 | 48 | 16 | 70.34 |
40 | 400 | 655 | 585 | 398 | 39 | 54 | 16 | 106.76 |
63 | 15 | 105 | 75 | 12 | 14 | 16 | 4 | 1.15 |
63 | 25 | 135 | 100 | 25 | 18 | 20 | 4 | 2.3 |
63 | 32 | 150 | 110 | 31 | 22 | 21 | 4 | 2.94 |
63 | 40 | 165 | 125 | 37 | 22 | 21 | 4 | 3.75 |
63 | 50 | 175 | 135 | 47 | 22 | 23 | 4 | 4.63 |
63 | 65 | 200 | 160 | 64 | 22 | 25 | 8 | 6.29 |
63 | 80 | 210 | 170 | 77 | 22 | 27 | 8 | 7.22 |
63 | 100 | 250 | 200 | 94 | 26 | 29 | 8 | 10.71 |
63 | 125 | 295 | 240 | 118 | 30 | 33 | 8 | 17.13 |
63 | 150 | 340 | 280 | 142 | 33 | 35 | 24.6 | |
63 | 200 | 405 | 345 | 198 | 33 | 41 | 12 | 36.6 |
63 | 250 | 470 | 400 | 246 | 39 | 45 | 12 | 50.89 |
63 | 300 | 530 | 460 | 294 | 39 | 50 | 16 | 68.15 |
100 | 15 | 105 | 75 | 12 | 14 | 18 | 4 | 1.26 |
100 | 20 | 125 | 90 | 18 | 18 | 20 | 4 | 1.98 |
100 | 25 | 135 | 100 | 25 | 18 | 22 | 4 | 2.48 |
100 | 32 | 150 | 110 | 31 | 22 | 22 | 4 | 3.05 |
100 | 40 | 165 | 125 | 37 | 22 | 23 | 4 | 4.06 |
100 | 50 | 195 | 145 | 45 | 26 | 25 | 4 | 6.03 |
160 | 15 | 105 | 75 | 12 | 14 | 18 | 4 | 1.27 |
160 | 20 | 125 | 90 | 18 | 18 | 20 | 4 | 1.98 |
160 | 25 | 135 | 100 | 25 | 18 | 22 | 4 | 2.48 |
160 | 32 | 150 | 110 | 31 | 22 | 22 | 4 | 3.07 |
160 | 40 | 165 | 125 | 37 | 22 | 25 | 4 | 4.01 |
160 | 50 | 195 | 145 | 45 | 26 | 27 | 4 | 6.43 |
Для соединения арматуры с трубопроводами, отдельных участков трубопроводов между собой, а также для присоединения трубопроводов к различному оборудованию используются фланцы стальные воротниковые приварные , они же фланцы с соединительным выступом. Свое название стальные воротниковые фланцы получили по причине того, что они имеют выступ, называемый в народе воротником. Именно он обеспечивает герметичность и прочность всей конструкции.
Применение фланцев с соединительным выступом делает возможным аккуратное разъединение частей трубопровода без осуществления обрезки трубы при необходимости демонтажа или реконструкции отдельных элементов трубопровода. Таким образом, такой тип соединения считается многоразовым.
Фланец 33259-2015 способен эффективно работать при давлении до 16 МПА и температуре среды от минус 30 до плюс 300 градусов. Так как условия работы для этих фланцев более жесткие, то и сфера их применения более широкая – предприятия нефтегазовой отрасли, нефтепереработки, металлургии, нефтехимии, водоснабжения, топливно-энергетического комплекса, строительные и монтажные организации.
