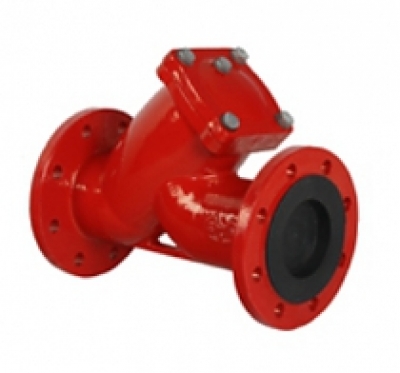

Фильтры чугунные сетчатые ЛАЗ ФМУ (М) с магнитной вставкой

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

Фильтры ЛАЗ ФМУ (М) магнитные сетчатые применяются для улавливания стойких механических примесей (в том числе ферромагнетиков) в не агрессивных жидкостях. Фильтры задерживают твердые частицы, размеры которых превышают размеры ячеек. А также фильтры ФМУ (М) защищают от засорений самые уязвимые элементы водных установок, таких как насосы, регулирующая арматура, балансировочные клапаны, расходомеры и другие устройства с повышенным требованием к чистоте проходящей через них воды. Удаление отфильтрованных частиц производится путем откручивания крышки и очистки фильтрующего элемента.

Цены на фильтры ЛАЗ ФМУ (М):

ДУ Цена
25 1 030 руб.
32 1 260 руб.
40 1 690 руб.
50 2 280 руб.
65 2 860 руб.
80 3 700 руб.
100 5 070 руб.
125 7 410 руб.
150 10 790 руб.
200 18 330 руб.
250 27 040 руб.
300 42 770 руб.

Технические характеристики

Наименование
параметра
Фильтр
Условный диаметр Dn,мм 25 32 40 50 65 80 100 125 150 200 250 300
Максимальный расход среды,м3 15 18 30 49 85 126 181 306 473 800 1160 1596
Размер ячейки фильтрующей
сетки, мм*
от 0,8 до 1,5 от 2,0 до 3,0
Присоединение к трубопроводу Резьбовое
по ГОСТ 6527-68
Фланцевое
по ГОСТ 12815-80

Габаритные и присоединительные размеры

Условный диаметр
Dn,мм
25 32 40 50 65 80 100 125 150 200 250 300
L,мм 115 135 160 230 290 310 350 400 480 600 730 850
В,мм 115 140 150 160 180 195 215 245 280 335 405 460
Н,мм 85 100 110 145 155 180 220 260 300 360 470 550
Масса, кг, не более ФМУ 1,45 2,1 3 8,2 11,3 13,4 19,5 27,6 41,3 88,9 110,2 169,3
Масса, кг, не более ФМУ (У) 1,5 2,4 3,2 8,6 11,7 13,6 21,3 29,2 43,4 97,3 111,6 172,2

Основные материалы конструкции

  1. Корпус - Чугун
  2. Крышка - Чугун
  3. Фильтрующая сетка - Нержавеющая сталь
  4. Пробка сливная - Сталь
  5. Стержни - Магнит
  6. Прокладка сливной крышки - ЭПДМ/Паронит

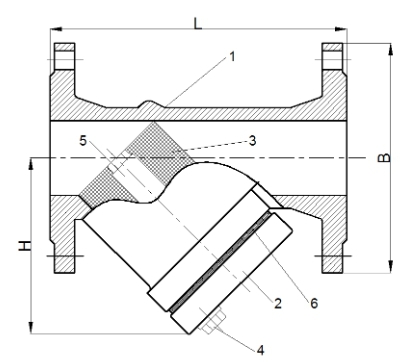

Конструкция фильтров чугунных сетчатых с магнитной вставкой ФМУ (М) ЛАЗ
