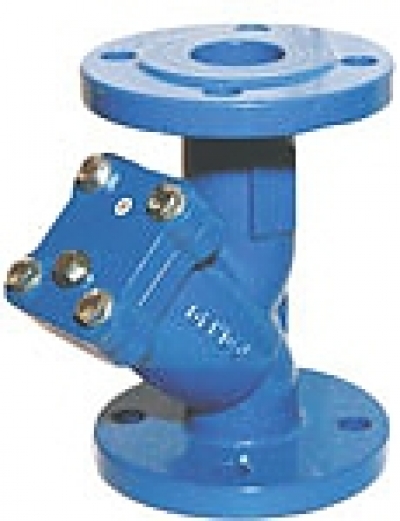

Фильтры магнитно-механические тип 021Y (с магнитной вставкой) Dendor

Вся продукция Dendor

Фильтр типа 021Y (с магнитной вставкой) предназначен для улавливания стойких механических примесей в трубопроводных системах тепло и водоснабжения, пищевой, химической и других областях промышленности. Встроенная магнитная вставка позволяет улавливать ферромагнетики. Корпус окрашен долговечным эпоксидным полимерным составом, который предохраняет фильтр от коррозии.

Цены на фильтры магнитно-механические тип 021Y

Наименование	Цена
DN 32	2 505 руб.
DN 40	2 628 руб.
DN 50	3 294 руб.
DN 65	4 380 руб.
DN 80	6 577 руб.
DN 100	9 999 руб.
DN 125	13 906 руб.
DN 150	18 482 руб.
DN 200	33 797 руб.
DN 250	48 828 руб.
DN 300	79 159 руб.
DN 350	142 549 руб.
DN 400	223 279 руб.

Основные материалы конструкции

Фильтрующий элемент сетка из нержавеющей стали и стержень с магнитами
Уплотнение крышки металлографит
Корпус чугун GGG40 с термообработанным эпоксидным покрытием

Рабочая среда

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, пар, гликольные смеси и т.п.

Тип присоединения: фланцевое
Присоединительные размеры фланцев по ГОСТу: Ру 10 и Ру 16 по ГОСТу 12815-80
Класс герметичности: А по ГОСТ 9544-2005
Конструктивное исполнение: магнитная вставка

Размеры фильтра для воды с магнитной вставкой

DN	L	?D	?D1	n-?d	H	b
DN 40	200	150	110	4-18	126	16
DN 50	230	165	125	4-18	154	16
DN 65	290	185	145	4-18	184	17.5
DN 80	310	200	160	8-18	208	19
DN 100	350	220	180	8-18	240	22
DN 125	400	250	210	8-18	280	23
DN 150	480	285	240	8-22	325	23
DN 200	600	340	295	8-22	400	25
DN 250	730	405	355	12-22	485	25
DN 300	850	460	410	12-26	565	29
DN 350	980	520	470	16-27	640	30
DN 400	1100	580	525	16-30	700	35

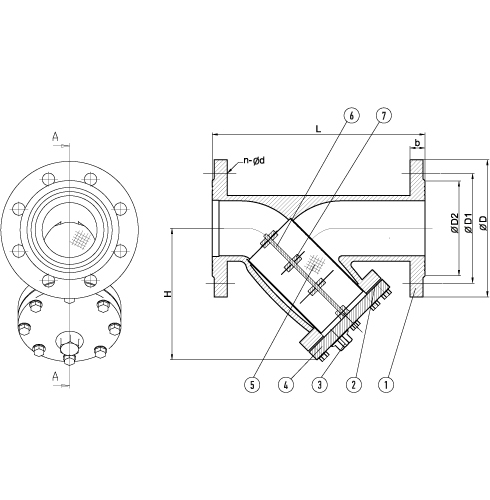

Конструкция

корпус чугун
уплотнение крышки металлографит
сливная пробка углеродистая сталь
крышка чугун
сетка нержавеющая сталь
стержень нержавеющая сталь
вставки магнит
