Краны высокого давления шаровые муфтовые Ру 63-100 атм предназначены для использования на трубопроводе в качестве запорного органа.
- Тип присоединения: муфтовый
- Ду: 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250
- Ру: 63; 80; 100
- Пространственное положение: любое
- Класс герметичности: А по ГОСТ Р 54808-2011
- Перекрытие потока: осуществляется поворотом ручки на 90º

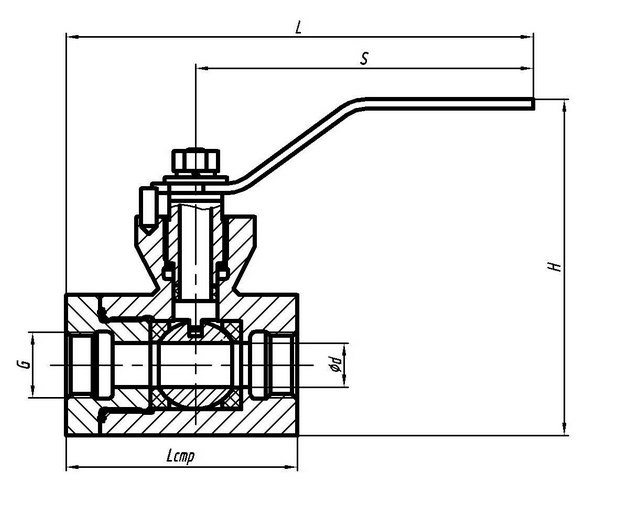

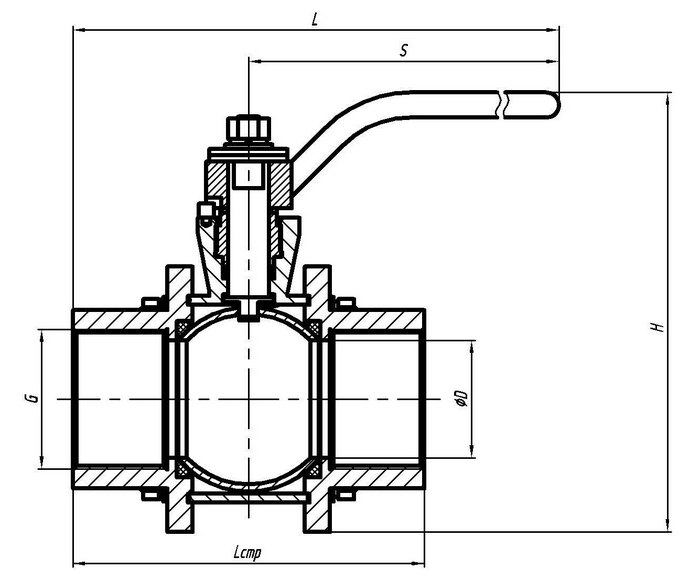

Габаритные и присоединительные размеры
| Ду | Lстр | L | S | d | G* | H |
|---|---|---|---|---|---|---|
| 10 | 75 | 138 | 108 | 9 | 3/8” | 102 |
| 15 | 75 | 150 | 108 | 14 | 1/2” | 105 |
| 20 | 80 | 150 | 108 | 19 | 3/4” | 115 |
| 25/20** | 105 | 165 | 180 | 19 | 1” | 115 |
| 32/25** | 110 | 242 | 180 | 23 | 1 1/4” | 145 |
| 40/32** | 120 | 245 | 180 | 30 | 1 1/2" | 145 |
| 50 | 150 | 375 | 300 | 50 | 2” | 205 |
| 65 | 185 | 393 | 300 | 64 | 2 1/2” | 225 |
| 80 | 205 | 510 | 405 | 71 | 3” | 285 |
Варианты исполнений по материалу
| Параметры | Сталь20 | Сталь09Г2С | Сталь12Х18Н10Т | Сталь 10Х17Н13М2Т |
|---|---|---|---|---|
| Рабочая среда | неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Темература рабочей среды | до 160ºС (при использовании уплотнений и седел из Ф4)до 200ºС (при использовании уплотнений и седел из Ф4К20) | |||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40º до +50º | от -60º до +50º | от -60º до +50º | от -60º до +50º |
| Материал основных деталей | ||||
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) |
* Вместо трубной цилиндрической резьбы возможно исполнение с трубной конической резьбой Rc
** Возможно изготовление полных проходов
Обозначение
- 11с01пм - сталь 20
- 11лс01пм - сталь 09Г2С
- 11нж01пм - нержавеющая сталь
Двухсоставная конструкция Ду до 40 мм
Трехсоставная конструкция корпуса (стяжной на шпильках) Ду свыше 40 мм
