Краны высокого давления шаровые муфтовые Ру 6-40 атм предназначены для использования на трубопроводе в качестве запорного органа.
- Тип присоединения: муфтовый
- Ду: 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250
- Ру: 6; 10; 16; 25; 40
- Пространственное положение: любое
- Класс герметичности: А по ГОСТ Р 54808-2011
- Перекрытие потока: осуществляется поворотом ручки на 90º
Габаритные и присоединительные размеры
| Ду | Lстр | L | S | d | G* | H | Вес, кг |
|---|---|---|---|---|---|---|---|
| 10 | 75 | 138 | 108 | 9 | 3/8” | 74 | 0,6 |
| 15 | 74 | 150 | 108 | 14 | 1/2” | 79 | 0,7 |
| 20 | 80 | 148 | 108 | 19 | 3/4” | 88 | 1 |
| 25/20** | 90 | 153 | 108 | 23 | 1” | 88 | 1,1 |
| 32/25** | 110 | 242 | 180 | 30 | 1?” | 132 | 1,7 |
| 40/32** | 120 | 245 | 180 | 40 | 1?” | 144 | 2 |
| 50 | 150 | 375 | 300 | 50 | 2” | 177 | 5,7 |
| 65 | 185 | 393 | 300 | 64 | 2?” | 200 | 8,6 |
| 80 | 205 | 405 | 405 | 75 | 3” | 235 | 9,5 |
* Вместо трубной цилиндрической резьбы возможно исполнение с трубной конической резьбой Rc
** Возможно изготовление полных проходов
Варианты исполнений по материалу
| Параметры | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
|---|---|---|---|---|
| Рабочая среда | неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Темература рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4)до 200°С (при использовании уплотнений и седел из Ф4К20) | |||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60° до +50° | от -60° до +50° | от -60° до +50° |
| Материал основных деталей | ||||
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) |
* В зависимости от исполнения по материалу
** Возможно исполнение с другой резьбой (как размером так и типом), а также без ниппелей и накидных гаек с гладким торцем штуцера под прокладку
Обозначение
- 11с01пм - сталь 20
- 11лс01пм - сталь 09Г2С
- 11нж01пм - нержавеющая сталь

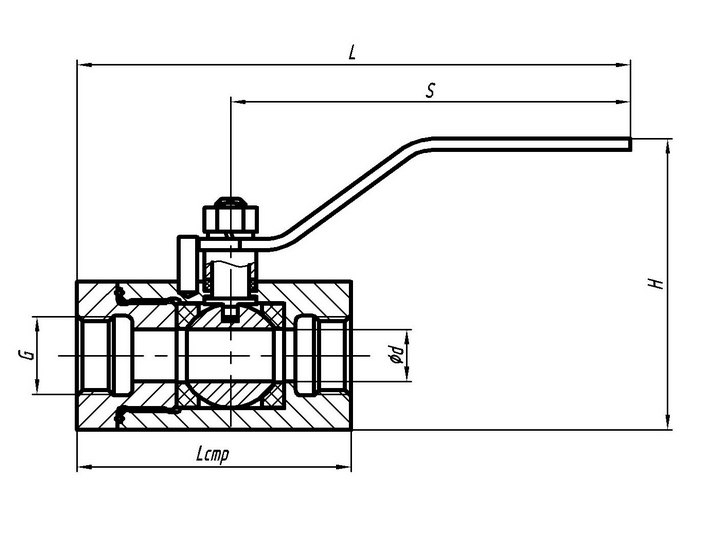

Двухсоставная конструкция Ду до 40 мм

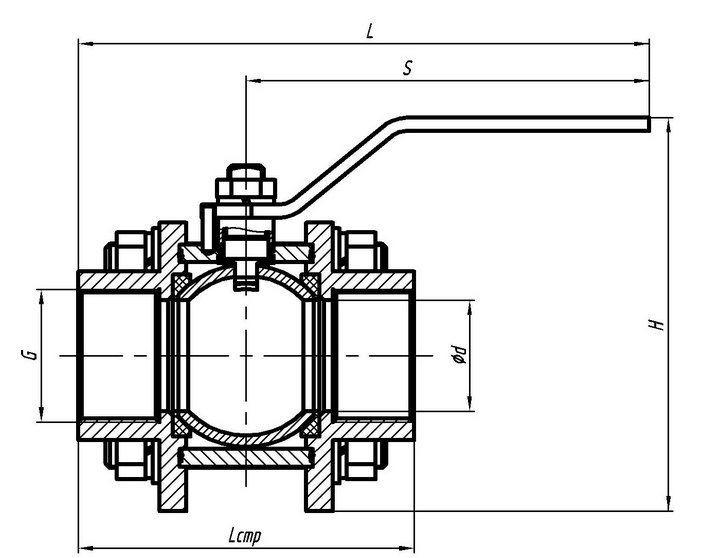

Трехсоставная конструкция корпуса (стяжной на шпильках) Ду свыше 40 мм
