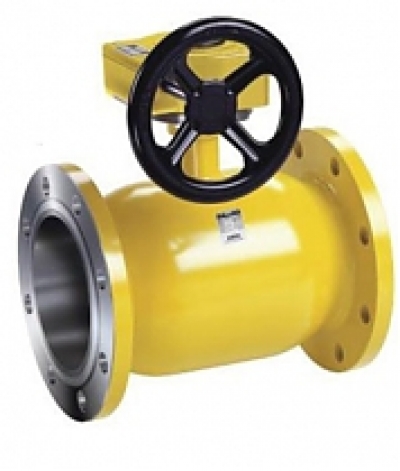

Краны шаровые Vexve 114xx1/25 для газа с фланцевым присоединением выпускаются с Ду от 100 до 600 мм и рассчитаны на давление Ру 25. Краны серии 114хх1 комплектуются механическим редуктором с червячной передачей.
Цены на краны шаровые для газа Vexve 114xx1/25
Наименование |
DN |
PN |
Цена без НДС |
Кран Vexve 114 101/25 |
100 |
25 |
30 964 руб |
Кран Vexve 114 126/25 |
125 |
25 |
38 083 руб |
Кран Vexve 114 151/25 |
150 |
25 |
51 799 руб |
Кран Vexve 114 201/25 |
200 |
25 |
89 940 руб |
Кран Vexve 114 251/25 |
250 |
25 |
153 373 руб |
Кран Vexve 114 301/25 |
300 |
25 |
304 777 руб |
Кран Vexve 114 351/25 |
350 |
25 |
431 527 руб |
Кран Vexve 114 401/25 |
400 |
25 |
678 138 руб |
Кран Vexve 114 501/25 |
500 |
25 |
1 250 768 руб |
Кран Vexve 114 601/25 |
600 |
25 |
2 449 968 руб |
Технические характеристики
- Приводной механизм: механический редуктор с червячной передачей.
- Корпус: углеродистая сталь, EN 10217-2 P235GH (1.0345).
- Шар: нержавеющая сталь, EN X5CrNi18-10 (1.4301).
- Шток: нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
- Уплотнение шара: углепластик PTFE.
- Уплотнение штока: NBR.
- Температура: от -40°C до 70°C.
Ручки
- DN 10-150: оцинкованная сталь.
- DN 200-250: окрашенная углеродистая сталь.
- DN 300: поставляется только с механическим редуктором.
- DN 150-300: рекомендуется механический редуктор с червячной передачей.

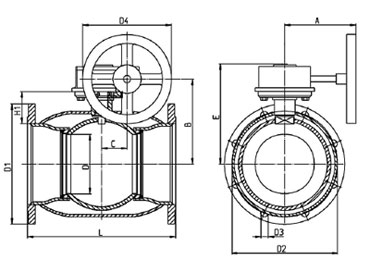

Размеры
DN |
PN корпус |
PN фланцы |
Код |
D |
D1 |
D2 |
D3 |
D4 |
H1 |
L |
A |
B |
C |
E |
Отверстия |
Kv |
Кг |
100 |
25 |
16 |
114101 |
80 |
220 |
180 |
18 |
125 |
108 |
300 |
178 |
199 |
53 |
240 |
8 |
470 |
14,4 |
125 |
25 |
16 |
114126 |
100 |
250 |
210 |
18 |
200 |
108 |
325 |
223 |
212 |
53 |
253 |
8 |
830 |
21,8 |
150 |
25 |
16 |
114151 |
125 |
285 |
240 |
22 |
200 |
114 |
350 |
223 |
232 |
53 |
273 |
8 |
1150 |
36 |
200 |
25 |
16 |
114201 |
150 |
340 |
295 |
22 |
250 |
92 |
400 |
268 |
244 |
69 |
292 |
12 |
1750 |
66 |
250 |
25 |
16 |
114251 |
200 |
405 |
355 |
26 |
300 |
108 |
500 |
299 |
295 |
97 |
345 |
12 |
3200 |
118 |
300 |
25 |
16 |
114301 |
250 |
460 |
410 |
26 |
600 |
132 |
500 |
417 |
348 |
138 |
422 |
12 |
4600 |
170 |
350 |
25 |
16 |
114351 |
290 |
520 |
470 |
26 |
600 |
192 |
706 |
417 |
424 |
138 |
498 |
16 |
9600 |
267 |
400 |
25 |
16 |
114401 |
340 |
580 |
525 |
30 |
500 |
242 |
810 |
444 |
500 |
138 |
573 |
16 |
13300 |
390 |
500 |
25 |
16 |
114501 |
390 |
715 |
650 |
33 |
500 |
259 |
978 |
475 |
577 |
180 |
648 |
20 |
18700 |
670 |
600 |
25 |
16 |
114601 |
489 |
840 |
770 |
36 |
500 |
275 |
1130 |
475 |
644 |
180 |
715 |
20 |
45000 |
1340 |
