Краны шаровые стальные Vexve серия 100 сварка/сварка

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

Цены на стальные краны Vexve 100

DN PN Цена без НДС
10 40 1 462 руб.
15 40 1 462 руб.
20 40 1 551 руб.
25 40 1 104 руб.
32 40 1 964 руб.
40 40 2 502 руб.
50 40 2 959 руб.
65 25 4 742 руб.
80 25 6 662 руб.
100 25 9 236 руб.
125 25 15 254 руб.
150 25 22 801 руб.
200 25 45 644 руб.
250 25 53 453 руб.
300 25 117 786 руб.
350 25 201 704 руб.
400 25 337 017 руб.
500 25 619 513 руб.
600 25 1 279 303 руб.

Технические характеристики

  • Корпус: углеродистая сталь, EN 10217-2 P235GH (1.0345).
  • Втулка штока: сталь.
  • Шар: нержавеющая сталь, EN X5CrNi18-10 (1.4301).
  • Шток: нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
  • Уплотнение шара: углепластик PTFE.
  • Патрубки: сталь, EN 10217-2 P235GH (1.0345).
  • Уплотнительные кольца: FPM.
  • Уплотнительная втулка: PTFE.
  • Температура: от -30°C до +200°C.

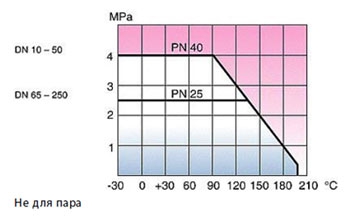

Vexve краны схема

Ручки

  • DN 10-150: оцинкованная сталь.
  • DN 200-250: окрашенная углеродистая сталь.
  • DN 300: поставляется только с механическим редуктором.
  • DN 150-300: рекомендуется механический редуктор с червячной передачей.

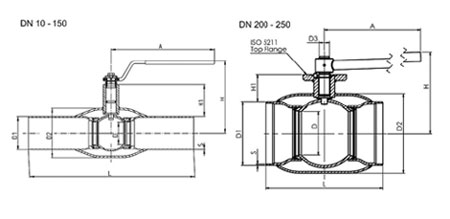

Размеры кранов серии 100 DN 10-250

Vexve краны стальные серия 100 схема
DN PN Код D D1 D2 D3 S H H1 A L ISO 5211 Kv кг
10 40 100010 10 17,2 33,7 - 2,0 100 23 120 230 - 8 0,5
10 40 100 010/H 10 17,2 33,7 - 2,0 129 50 120 230 - 8 0,6
15 40 100015 10 21,3 33,7 - 2,0 100 23 120 230 - 8 0,5
15 40 100 015/H 10 21,3 33,7 - 2,0 129 50 120 230 - 8 0,5
20 40 100020 15 26,9 42,4 - 2,3 100 24 120 230 - 14 0,7
20 40 100 020/H 15 26,9 42,4 - 2,3 129 50 120 230 - 14 0,7
25 40 100025 20 33,7 48,3 - 2,6 105 40 150 230 - 25 1
25 40 100 025/H 20 33,7 48,3 - 2,6 112 50 150 230 - 25 1
32 40 100032 25 42,4 60,3 - 2,6 105 39 150 260 - 41 1,4
32 40 100 032/H 25 42,4 60,3 - 2,6 115 50 150 260 - 41 1,4
40 40 100040 32 48,3 76,1 - 2,6 125 59 190 260 - 65 1,9
50 40 100050 40 60,3 88,9 - 2,9 130 59 190 300 - 103 2,7
65 25 100065 50 76,1 114,3 - 2,9 180 71 280 300 - 180 4,2
80 25 100080 65 88,9 139,7 - 3,2 190 77 280 300 - 290 5,5
100 25 100100 80 114,3 168,3 - 3,6 220 92 280 325 - 470 8,3
125 25 100125 100 139,7 177,8 - 4,0 245 95 420 325 - 830 13,3
150 25 100150 125 168,3 219,1 - 4,5 265 103 600 350 - 1150 18,5
200 25 100200 150 219,1 273,0 35 4,5 260 92 900 400 F12 1750 39
250 25 100250 200 273,0 355,6 40 5,0 334 108 1200 530 F14 3200 74

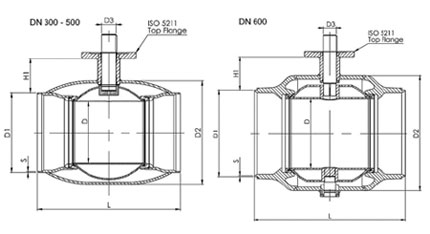

Размеры кранов серии 100 DN 300-600

Vexve краны серия 100 схема
DN PN Код D D1 D2 D3 S H1 L ISO 5211 Kv кг
300 25 100300 250 323,9 457,0 50 5,6 112 550 F16 4600 110
350 25 100350 290 355,6 508,0 50 5,6 172 686 F16 9600 170
400 25 100400 340 406,4 610,0 70 7,0 217 762 F25 13300 250
500 25 100500 390 508,0 660,0 90 7,0 219 914 F30 18700 400
600 25 100600 489 610,0 813,0 90 7,1 234 1065 F30 45000 940
