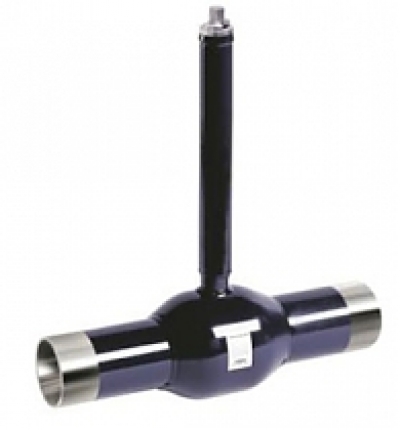

Краны шаровые Vexve с удлиненным штоком серия 107S сварка/сварка сталь

Цена по запросу.

Краны шаровые стальные приварные Vexve 107S с удлиненным штоком выпускаются с Ду от 25 до 600 мм и расчитаны на давление Ру 25 или 40. Удлиненненный шток шарового крана необходим для вывода элемента управления крана на заданную высоту или на поверхность земли. Краны серии 107S, выполненные в литой тепловой изоляции, могут использоваться в трубопроводах тепловых сетей и газопроводах с бесканальной прокладкой труб в пенополиуретановой изоляции.
Обратите внимание! Шаровые краны серии 107S могут изготавливаться с различной длиной штока: 350, 750, 1000 и 1250 мм.

Технические характеристики

Корпус: углеродистая сталь, EN 10217-2 P235GH (1.0345).
Шар: нержавеющая сталь, EN X5CrNi18-10 (1.4301).
Шток: нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
Головка штока: H1=нержавеющая сталь EN X5CrNi 18-10 (1.4 301).
Уплотнение шара: упрочненный PTFE.
Уплотнение штока: FPM.
Температура: от -30°C до 200°C.

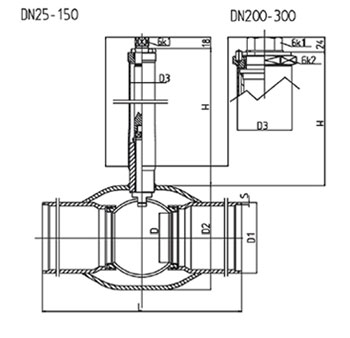

Размеры DN 25-300

DN	PN	Код	D	D1	D2	D3	H*	L	6K1	6K2	S	Kv	Kr
25	40	107 025/S	20	33,7	48,3	33,7	350	230	19	-	2,6	25	2,5
32	40	107 032/S	25	42,4	60,3	33,7	350	260	19	-	2,6	41	2,9
40	40	107 040/S	32	48,3	76,1	33,7	350	260	19	-	2,6	65	3,4
50	40	107 050/S	40	60,3	88,9	33,7	350	300	19	-	2,9	103	4,8
65	25	107 065/S	50	76,1	114,3	33,7	350	300	19	-	2,9	180	6,4
80	25	107 080/S	65	88,9	139,7	33,7	350	300	19	-	3,2	290	7,7
100	25	107 100/S	80	114,3	168,3	42,4	350	325	19	-	3,6	470	10,5
125	25	107 125/S	100	139,7	177,8	42,4	350	325	27	-	4,0	830	15,3
150	25	107 150/S	125	168,3	219,1	42,4	350	350	27	-	4,5	1150	20,7
200	25	107 200/S	150	219,1	273,0	76,1	350	400	50	90	4,5	1750	46,3
250	25	107 250/S	200	273,0	355,6	88,9	350	530	50	90	5,0	3200	84
300	25	107 300/S	250	323,9	457,0	88,9	350	550	50	90	5,6	4600	120

Размеры DN 350-600

DN	PN	Код	D	D1	D2	D3	D4	H*	L	S	ISO 5211	Key	Kv	Kr
350	25	107350	290	355,6	508	102	50	350	686	5,6	F16	A-14x9-80	9600	190
400	25	107400	340	406,4	610	115	70	350	762	7,0	F25	A-20x12-100	13300	280
500	25	107500	390	508,0	660	140	90	350	914	7,0	F30	A-25x14-100	18700	470
600	25	107600	489	610,0	813	194	90	350	1065	7,1	F30	A-25x14-100	45000	1050
