Краны высокого давления шаровые приварные Ру 63-100 атм предназначены для использования на трубопроводе в качестве запорного органа.
- Тип присоединения: приварной
- Ду: 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250
- Ру: 63; 80; 100
- Пространственное положение: любое
- Класс герметичности: А по ГОСТ Р 54808-2011
- Перекрытие потока: осуществляется поворотом ручки на 90º
Габаритные и присоединительные размеры
| Ду | Lстр | L | S | d | D | T | H | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 165 | 200 | 108 | 14 | 20 | 2,5 | 110 | |
| 20 | 190 | 207 | 108 | 19 | 25 | 2,5 | 114 | 1,2 |
| 25 | 216 | 295 | 180 | 23 | 32 | 3,5 | 135 | 1,55 |
| 32 | 229 | 295 | 180 | 30 | 38 | 3 | 145 | 2,22 |
| 40* | 241 | 430 | 300 | 40 | 48 | 4 | 160 | |
| 40** | 241 | 421 | 300 | 38 | 45 | 3 | 180 | 5,4 |
| 50 | 292 | 446 | 300 | 47 | 57 | 5 | 205 | 8,3 |
| 65 | 330 | 465 | 300 | 64 | 76 | 5 | 225 | 12,4 |
| 80 | 356 | 585 | 405 | 75 | 89 | 6 | 285 | 16,1 |
| 100 | 432 | 625 | 405 | 93 | 108 | 6 | 315 | 24,6 |
| 125 | 508 | 660 | 405 | 118 | 133 | 6 | 365 | |
| 150 | 559 | 690 | 410 | 139 | 159 | 6 | 436 | 56 |
| 200 | 660 | 740 | 410 | 182 | 219 | 8 | 525 |
* Для двухсоставной конструкции крана
** Для трехсоставной конструкции крана
Варианты исполнений по материалу
| Параметры | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
|---|---|---|---|---|
| Рабочая среда | неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Темература рабочей среды | до 160ºС (при использовании уплотнений и седел из Ф4)до 200ºС (при использовании уплотнений и седел из Ф4К20) | |||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40º до +50º | от -60º до +50º | от -60º до +50º | от -60º до +50º |
| Материал основных деталей | ||||
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) |
Обозначение
- 11с01пп - сталь 20
- 11лс01пп - сталь 09Г2С
- 11нж01пп - нержавеющая сталь

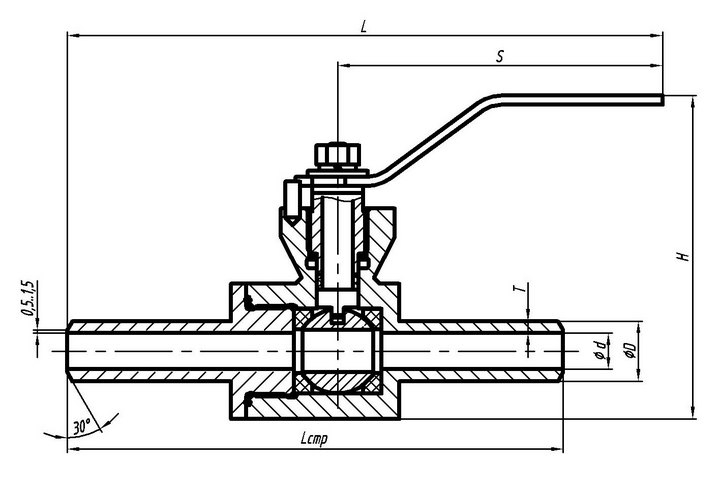

Двухсоставная конструкция корпуса
Ду до 40 мм из стали 20 и стали 09Г2С
Ду до 32 мм из нержавеющей стали

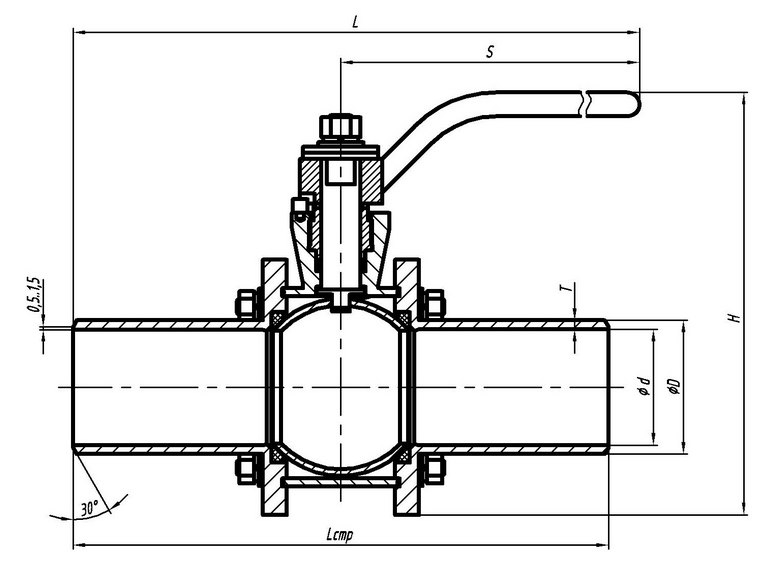

Трехсоставная конструкция корпуса
Ду свыше 40 мм из стали 20 и стали 09Г2С
Ду свыше 32 мм из нержавеющей стали
