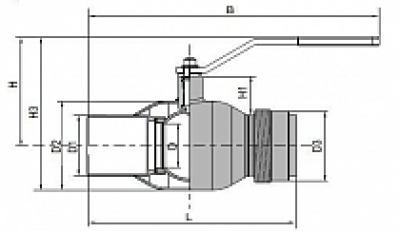

Габаритные размеры
| DN | PN | Навал № | L | D | D1 | D2 | D3 | H | H1 | Фреза ? | H3 | B | KG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 40 | 286487 | 260 | 25 | 42,4 | 60,3 | 48,3 | 116 | 27,3 | 22 | 146 | 144,5 | 1,5 |
| 40 | 40 | 286488 | 260 | 32 | 48,3 | 70,0 | 59,6 | 111 | 33,9 | 30 | 146 | 188 | 2,2 |
| 50 | 40 | 286489 | 300 | 40 | 60,3 | 88,9 | 76,1 | 118 | 34,3 | 38 | 162,5 | 188 | 3,3 |
| 65 | 25 | 286490 | 300 | 50 | 76,1 | 114,3 | 88,9 | 148 | 51,5 | 48 | 205 | 278 | 5,5 |
| 80 | 25 | 286491 | 300 | 65 | 88,9 | 131,0 | 114,3 | 158 | 57,6 | 64 | 225 | 278 | 6,8 |
| 100 | 25 | 286492 | 325 | 80 | 114,3 | 156,0 | 139,7 | 171 | 54,5 | 76 | 249 | 278 | 9,1 |
