Затворы дисковые поворотные Kvant с тройным эксцентриситетом под приварку

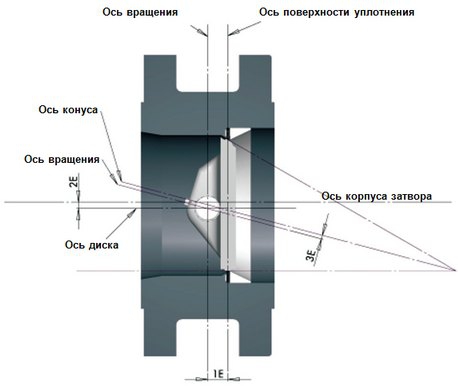

Первый эксцентриситет: ось симметрии поверхности уплотнения смещена от оси симметрии корпуса затвора
Второй эксцентриситет: ось вращения штока смещена от оси симметрии корпуса затвора
Третий эксцентриситет: образуется коническим прилеганием диска
Рабочая среда: вода, пар, нефтепродукты
Рабочая температура: ≤ 425 °С
Рабочее давление: до 2,5 Мпа
Пластинчатый уплотнитель диска предлагается в двух вариантах: металл/графит (спаянные между собой графитовые и нержавеющие пластинки); металл (цельнометаллическое кольцо из нержавеющей стали)

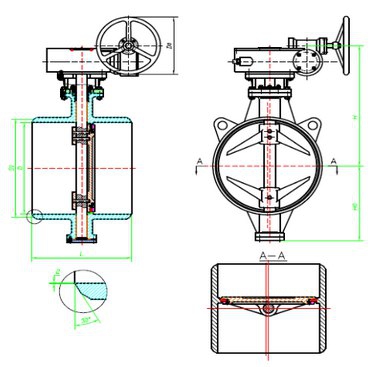

DN	D	D1	D0	L	H0	H	Вес, кг
50	57	76	125	150	90	210	20
65	80	70	125	180	110	215	23
80	85	92	150	180	90	180	28
100	105	114	150	190	100	234	33
125	130	138	150	200	113	279	40
150	152	159	250	210	150	349	41
200	207	219	250	230	200	406	78
250	258	274	250	250	231	542	98
300	313	325	250	270	261	583	127
350	365	377	350	290	298	620	157
400	414	426	350	310	331	667	185
450	466	478	350	330	369	702	230
500	517	529	350	350	404	759	290
600	614	630	400	390	473	885	440
700	702	720	400	430	538	1013	775
800	802	820	400	470	615	1071	1044
900	902	920	400	510	700	1234	1345
1000	1002	1020	400	550	720	1343	1784

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
