Затвор AVK дисковый поворотный с двойным эксцентриком предназначен для воды и нейтральных жидкостей с температурой не более 70°C.
Особенности
- Двойной эксцентрик, два монтажных фланца, интегрированное седло и редуктор со штурвалом.
- Расстояние между торцами фланцев по BS EN 558-1:1996.
- Длинная модель по DIN 3202-F4 (BS EN серия 14).
- Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2; 1997, DIN 2501).
Устройство привода
- Червячный привод со штурвалом
- Электрический привод
- Удлинительный шпиндель
- Индикатор положения
На заказ
- Индикаторы положения для стенного монтажа
- Опорная консоль
Сертификаты:
- DVGW (W270) для DN 200-600
- ГОСТ
- NF на резину EPDM (DN 200-600)
- WRC на резину EPDM (DN 700-1200)
Материалы
- Корпус, диск - Ковкий чугун, не ниже GGG-40 по DIN 1693 (BS EN 1563:1997, класс EN-GJS-400-7/10).
- Стопорное кольцо для уплотнения - Нержавеющая сталь по DIN W № 1.4021 AISI 420.
- Покрытие - Снаружи и внутри - порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом* (DN200-600 по стандарту GSK).
- Вал - Нержавеющая сталь по DIN W № 1.4057 по BS EN 10088.
- Уплотнение седла - Резина EPDM по стандарту NF (DN200-600). Резина EPDM по стандарту WRC (DN700-1200).
- О-кольцо - Резина NBR.
- Подшипник и втулки - Алюминиевая бронза по DIN 1714, BS 1400.
- Упорная шайба, распорка - Бронза, устойчивая к дезинфекции, тип CZ 132 по BS 2872.
- Торцевая крышка - Сталь по DIN W. No. 1.0161.
- Винты, шпонки - Нержавеющая сталь А2.
Редуктор**
- Кожух GGG
- Вал AISI 303
- Покрытие Черная грунтовка
- Степень защиты*** IP65
* на заказ: внутри эмалевое покрытие по стандарту
DIN 3475 на DN 200-600
** без санкционирования GSK
*** альтернативно IP68 или с фланцем ISO

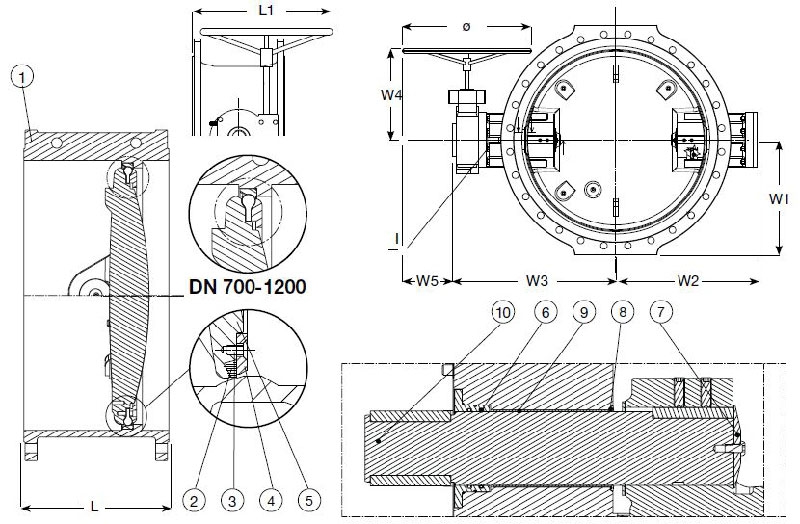

Компоненты
- Корпус
- Уплотнение седла
- Винт с потайной головкой
- Стопорное кольцо для уплотнения
- Диск
- О-кольцо
- Торцевая крышка
- Прокладка
- Коренной подшипник
- Вал затвора
Вид уплотнения |
Диапазон температур |
Область применения |
Свойства |
NBR |
от -20°С до +90°С |
Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть. |
Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей. |
EPDM |
от -40°С до +130°С |
Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода |
Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода. |
VITON |
от -20°С до +160°С |
Растворители (кроме ацетона), кислоты, щелочи. |
Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов. |
