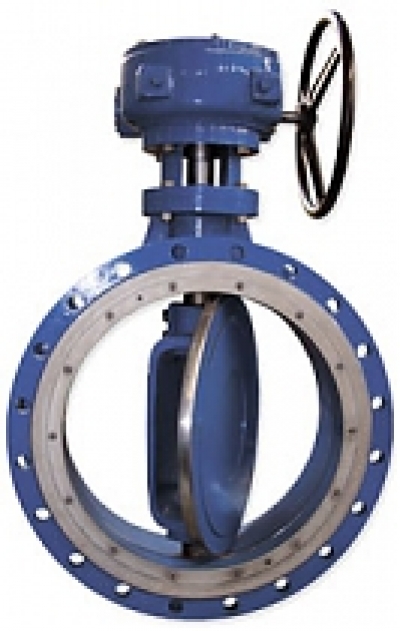

Затвор фланцевый 027F Dendor с эксцентриситетом

Вся продукция Dendor

Затвор поворотный фланцевый с эксцентриситетом 027F используется в качестве запорного устройства в системах теплоснабжения и водоснабжения.
Главное преимущество – практически полное отсутствие трения в запорном узле и герметичность в обоих направлениях. Это делает затвор 027F надёжным и долговечным устройством.
Низкий крутящий момент при открытии/закрытии и газонепроницаемость являются также преимуществами данной конструкции. Уплотнение затвора можно быстро и просто поменять без разборки самого затвора.
Корпус затвора литой, выполнен из чугуна или стали окрашенный долговечным эпоксидным полимерным составом, который на 100% предохраняет затвор от образования коррозии.

Технические характеристики

Давление: PN 16 , PN 25 , PN 40.
Рабочая температура: от от -40°C до +530°C.
Рабочая среда: вода в системах водоснабжения и отопления, воздух, гликольные смеси, нефтепродукты, масла.
Тип присоединения: фланцевое.
Присоединительные размеры фланцев: Ру 10 и Ру 16 по ГОСТу 12815-80.
Корпус: литой, выполнен из стали с термообработанным эпоксидным покрытием.
Диск: нержавеющая сталь.
Уплотнение: нержавеющая сталь.

Конструктивное исполнение

Ручной штурвал-редуктор с индикатором открытия.
Электропривод.

Размеры

DN	L	?D	?D1	?D2	n-?d	H	b	H1	A	B	C	?D0
DN 40	106	150	110	84	4-18	345	18	115	53	50	106	150
DN 50	108	165	125	99	4-18	355	20	125	53	50	106	150
DN 65	112	185	145	118	8-18	365	22	135	53	50	106	150
DN 80	114	200	160	132	8-18	378	24	145	53	50	106	180
DN 100	127	235	190	156	8-22	412	24	150	53	50	106	180
DN 125	140	270	220	184	8-26	450	26	140	53	50	106	180
DN 150	140	300	250	211	8-26	528	28	197	84	80	143	220
DN 200	152	360	310	274	12-26	602	30	220	84	80	143	280
DN 250	165	425	370	330	12-30	682	32	265	113	108	200	320
DN 300	178	485	430	389	16-30	812	34	302	113	108	200	320
DN 350	190	555	490	448	16-33	870	38	330	150	144	330	350
DN 400	216	620	550	503	16-30	978	40	380	150	144	330	350
DN 450	222	670	600	548	20-36	1003	46	395	150	144	330	350
DN 500	229	730	660	609	20-36	1098	48	440	150	144	330	350
DN 600	267	845	770	720	20-39	1273	48	500	193	184	360	350
DN 700	292	960	875	820	24-42	1408	50	565	230	220	370	450
DN 800	318	1085	990	928	24-48	1558	54	625	230	220	370	450
DN 900	330	1185	1090	1028	28-48	1683	58	675	290	279	515	450
DN 1000	410	1320	1210	1140	28-55	1833	62	745	290	279	515	580
DN 1200	470	1530	1420	1350	32-55	2042	70	860	290	279	515	580

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
